进口汽车>>正时皮带拆装及正时图>>ALFA
ROMEO |
33 1.3/1.5 |
|
ALFA ROMEO 车 型: 33 Sport Wagon 1.3+4×4;33 1.5;33 Sport Wagon 1.5ie+4×433 1.7 Cloverleaf;33 1.7 Veloce;33 1.7 i.e. 年 款: 1986-1994发动机代码: 305.50,305.58A,307.32, 307.34,307.36,307.37,307.46,307.47,307.50,307.51 拆卸 注意:发动机装有液压挺杆。 1.拆卸:

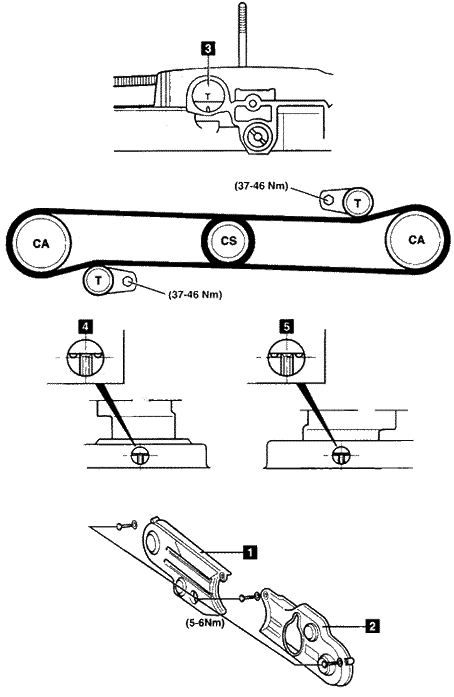

2.转动曲轴到1号气缸的上止点位置。确保飞轮上的正时标记与3对齐。确保正时带后罩内凸轮轴上的标记4和5对齐。 3.拧松右张紧器螺母。把张紧器从正时带处移开,并轻轻的拧紧螺母。 4.拧松左张紧器螺母。把张紧器从正时带处移开,并轻轻的拧紧螺母。 5.拆卸:
安装 1.如果凸轮轴/曲轴已经失调:从上止点标记处逆时针转动曲轴45度以防止活塞/气门在标记3处接触。2.转动左凸轮轴直到正时标记对齐 4。3.顺时针转动曲轴直到正时标记对齐3。 4.装配左正时带。 5.拧松左张紧器螺母。允许张紧器工作并轻轻的拧紧螺母。 6.从上止点标记3逆时针转动曲轴45度。 7.转动右凸轮轴直到正时标记对齐5。 8.转动曲轴直到正时标记对齐3。 9.装配右正时带。 10 .拧松右张紧器螺母。允许张紧器工作并轻轻拧紧螺母。11 .顺时针转动曲轴两转以把右凸轮凸起置于中间位置。12 .拧松右张紧器螺母,然后拧紧到37-46牛顿·米。13 .顺时针转动曲轴一转以把左凸轮凸起置于中间位置。14 .拧松左张紧器螺母,然后拧紧到37-46牛顿·米。15 .顺时针转动曲轴。确定正时标记3,4和5对齐。16 .按与拆卸相反的顺序安装零件。17 .如果挺杆有噪声:允许发动机怠速以确保液压挺杆重新注入润滑油。
|
|
|
