进口汽车>>正时皮带拆装及正时图>>ALFA
ROMEO |
33 1.7 16V |
|

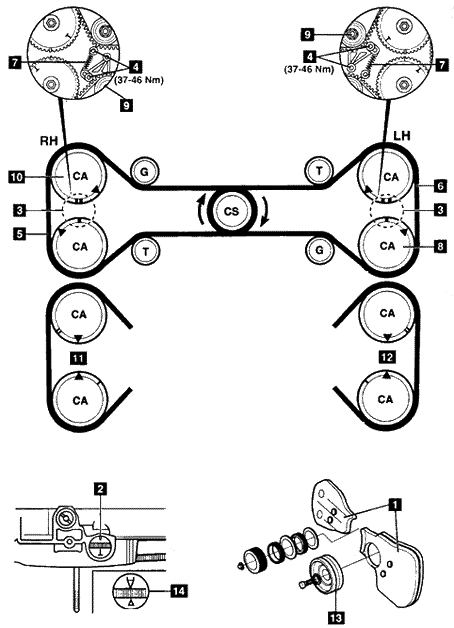

ALFA ROMEO 车型: 33 1.7 16V年款: 1991-1994发动机代码: 307-46,307-47拆卸 1.拆卸:
注意:曲轴扭转减震器不需要拆卸。 2.转动曲轴直到飞轮上的正时标记与凸轮轴上的正时标记对齐2和3。 3.拧松右张紧器螺母4。把张紧器从正时带处移开,并轻轻的拧紧螺母。 4.拧松左张紧器螺母4。把张紧器从正时带处移开,并轻轻的拧紧螺母。 5.拆卸:
安装 注意:检查张紧器弹簧7的状态与张紧器支架的自由移动。 1.确保正时标记对齐2和3。2.装配左正时带6。确保正时带在曲轴链轮,导轮与排气凸轮轴链轮8之间张紧。 3.拧松左张紧器螺母4。允许张紧器接触正时带9。 4.装配右正时带5。确保正时带在曲轴链轮,导轮与进气凸轮轴链轮10之间张紧。 5.拧松右张紧器螺母4。允许张紧器接触正时带9。 6.沿顺时针方向慢慢地转动曲轴两圈。确保正时带不打滑。 7.确保正时标记对齐2和3。 8.拧紧左张紧器螺母4。 9.拧紧右张紧器螺母4。 10 .沿顺时针方向慢慢地转动曲轴直到中间的标记对齐11,12和14。11 .拧松左张紧器螺母,然后拧紧到37-46牛顿·米。12 .拧松右张紧器螺母,然后拧紧到37-46牛顿·米。注意:使张紧器仅通过弹簧张力工作。 13 .按与拆卸相反的顺序安装零件。
|
|
|
