145 1.3/1.6 8V

车  型：145 1.3/1.6 8V；146 1.3/1.6 8V

年  款：1994-1997

发动机代码：AR 332.01，335.01

1.拆卸：

• 冷却风扇
• 空气滤清器进气管
• 火花塞

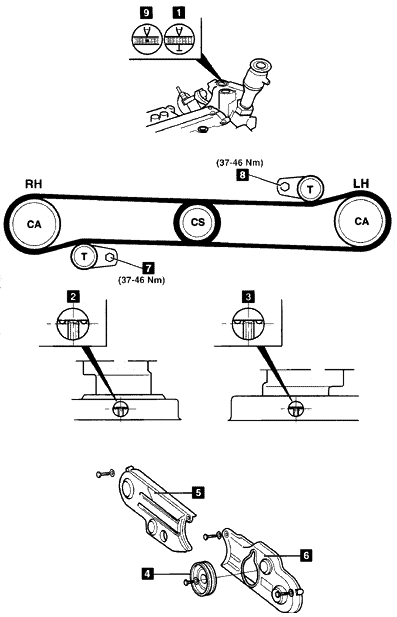

2.顺时针转动曲轴直到飞轮上的正时标记1与凸轮轴上的正时标记2和3对齐。

注意：当两侧带有半圆标记的链轮齿通过正时带后罩2和3的孔可以看到时，凸轮轴的正时标记是对齐的。

3.拆卸：

• 辅助传动带
• 水泵皮带轮4
• 正时带罩5和6

4.拧松右张紧器螺母7。把张紧器从正时带处移开，并轻轻的拧紧螺母。

5.拆下右正时带。

6.拧松左张紧器螺母8。把张紧器从正时带处移开，并轻轻的拧紧螺母。

7.拆下左正时带。

2.从曲轴链轮处开始按逆时针方向装配左正时带。

3.拧松左张紧器螺母8。使张紧器工作，并轻轻的拧紧螺母。

4.确保正时标记对齐1，2和3。

5.从曲轴链轮处开始按逆时针方向装配右正时带。确保链轮在此操作过程中不转动。

6.拧松右张紧器螺母7。使张紧器工作，并轻轻的拧紧螺母。

7.顺时针转动曲轴几次。对齐正时标记1，2与3。

8.顺时针转动曲轴90度，直到飞轮上的正时标记与箭头9对齐。

9.拧松右张紧器螺母7，然后拧紧到37-46牛顿·米。

10．顺时针转动曲轴360度，直到飞轮上的正时标记对齐9。

11．拧松左张紧器螺母8，然后拧紧到37-46牛顿·米。

12．顺时针转动曲轴。确保正时标记对齐1，2和3。

13．按与拆卸相反的顺序安装零件。
