进口汽车>>正时皮带拆装及正时图>>ALFA
ROMEO |
145 1.4/1.6/1.8 双火花塞 |
|

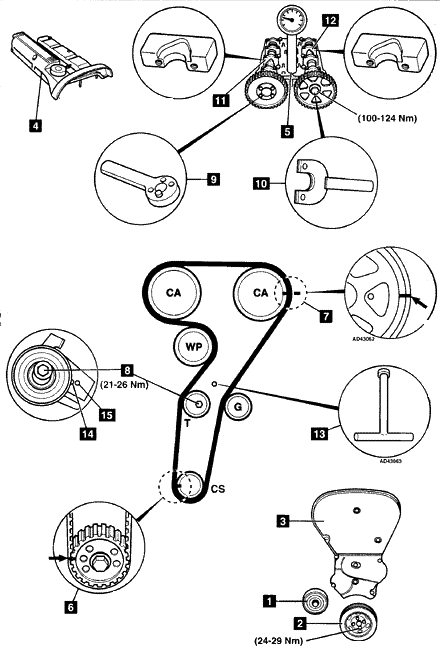

ALFA ROMEO 车 型: 145/146 1.4/1.6/1.8 双火花塞;155 1.6/1.8 双火花塞156 1.6/1.8 双火花塞;Spider/ GTV 1.8 双火花塞 年 款: 1996-2001发动机代码:AR 322.01, 335.03,671.06,676.01拆卸 1.拆卸:
2.在1缸中央火花塞孔内插入指示表5。 3.慢慢的转动曲轴到1缸的上止点。使用指示表。 4.确保正时带上的标记与链轮上的标记对齐。见6和7。 5.拧松正时带张紧器螺母8。 6.拆下正时带。 安装 1.确保曲轴在1缸上止点。使用指示表5。2.使用工具9与10固定凸轮轴链轮。工具号Nos.1.822.155.000与1.822.146.000。拧松每个凸轮轴链轮螺栓。 3.从每个凸轮轴11与12上拆下第三个轴承盖。 注意:为了识别,在拆卸前将轴承盖做好标记。 4.装配锁紧工具到轴承盖的相应位置11与12。工具号Nos.1.825.041/042.000。 注意:确保锁紧工具对齐相应的凸轮轮廓以防损坏。 5.按以下顺序装配正时带:
6.确保正时带上的标记与链轮上的标记对齐。见6与7。 7.使用工具13张紧正时带到最大程度。工具号No.1.822.149.000。 8.拧紧张紧器螺母8。 9.使用工具9与10固定凸轮轴链轮。工具号Nos.1.822.155.000与1.822.146.000。 10.拧紧每个凸轮轴链轮螺栓。 11 .拆下指示表5。12. 拆下锁紧工具11与12。13 .装配轴承盖到正确位置。14 .润滑凸轮轴轴承盖螺栓。拧紧螺栓到13-16牛顿·米。15. 顺时针转动曲轴两圈到1缸上止点6。16.确保正时标记对齐,见6与7。 17.装配张紧工具13,工具号No.1.822.149.000。 18.拧松张紧器螺母8。 19.转动张紧器直到指针14对齐孔15。 20.拧紧张紧器螺母8到21-26牛顿·米。 21.顺时针转动曲轴两圈到1缸上止点6。 22.确保正时标记对齐,见6与7。 23.按与拆卸相反的顺序安装零件。 24.拧紧曲轴带轮螺栓8到24-29牛顿·米。
|
|
|
