进口汽车>>正时皮带拆装及正时图>>ALFA
ROMEO |
145 1.7 16V |
|
ALFA ROMEO 车 型: 145/146 1.7 16V;146 1.7 16V年 款: 1994-1997发动机代码:334.01 拆卸 注意:对装有空调系统的车型,需要专用设备以对空调系统进行排空/再加注。 1.排空空调系统(若装备)。 2.拆卸
3.从节温器壳体上断开散热器软管。 4.从冷却风扇上断开电气接线。 5.断开空调冷凝器进口/出口软管(如果装配)。 6.拆卸:

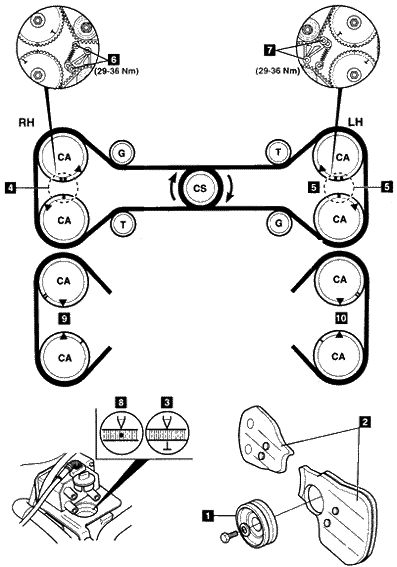

7.顺时针转动曲轴直到飞轮上的正时标记与凸轮轴链轮上的正时标记对齐。见3,4和5。 8.拧松右张紧器螺母6。从正时带处移开张紧器并轻轻的拧紧螺母。 9.拆下右正时带。 10.拧松左张紧器螺母7。从正时带处移开张紧器并轻轻的拧紧螺母。 11.拆下左正时带。 安装 1.确保正时标记对齐。见3,4和5。2.从曲轴链轮处开始沿逆时针方向装配左正时带。确保皮带在曲轴链轮,导轮与凸轮轴链轮之间是张紧的。 3.拧松左张紧器螺母7。使张紧器工作并轻轻的拧紧螺母。 4.确保正时标记对齐3,4和5。 5.从曲轴链轮处开始沿逆时针方向装配右正时带。确保皮带在曲轴链轮,导轮与凸轮轴链轮之间是张紧的。 6.拧松右张紧器螺母6。使张紧器工作并轻轻的拧紧螺母。 7.顺时针转动曲轴几次以固定皮带。确保正时标记对齐。见3,4和5。 8.顺时针转动曲轴90度直到飞轮上的标记与右凸轮轴链轮上的张紧标记对齐。见8和9。 9.拧松右张紧器螺母6。使张紧器工作并拧紧螺母到29-36牛顿·米。 10.顺时针转动曲轴360度直到飞轮上的标记与左凸轮轴链轮上的张紧标记对齐。见8和10。 11 .拧松左张紧器螺母7。使张紧器工作并拧紧螺母到29-36牛顿·米。12.顺时针转动曲轴几次。确保正时标记对齐。见3,4和5。 13 .按与拆卸相反的顺序安装零件。14 .再加注空调系统(若装备)。
|
|
|
