155 2.5 V6

车      型：155 2.5i

年      款：1992-1997

发动机代码：673.01

1.拆卸：

• 进气通道
• 怠速控制（ISC）执行器
• 曲轴箱通风管

2.断开：

• 火花塞高压线
• 怠速控制（ISC）执行器多头插塞
• 节气门位置（TP）传感器多头插塞
• 加速踏板拉索
• 真空管
• 废气再循环管
• 节气门体上的冷却液软管
• 制动器伺服真空管
• 正时带罩通风管

3.举升并支撑住汽车。

4.拆卸：

• 进气管

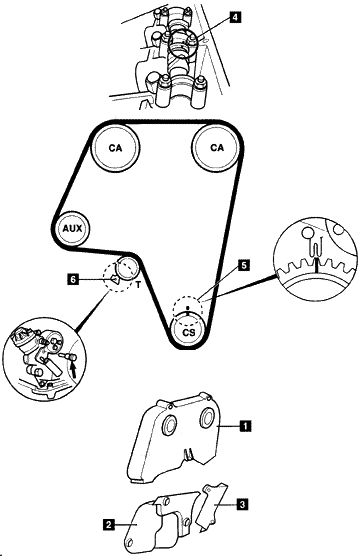

• 正时带上罩1
• 右前轮
• 内翼子板
• 自动张紧装置（辅助传动带）上的罩2
• 辅助传动带
• 自动张紧装置
• 水泵皮带轮
• 正时带下罩3
• 带有支架的上死点传感器

5.降下汽车。

6.拆下气缸盖罩。

7.顺时针转动曲轴直到凸轮轴上的正时标记4对齐。

8.确保触发轮上的正时标记对齐上死点指针5。

9.举升并支撑住汽车。

10.用螺丝刀撬起张紧轮臂并用锁止销6保持在升起位置。工具Nos.1.820.053.000。

11.拧松两个张紧轮螺母。向上转动张紧轮并轻轻地拧紧螺母。

12.降下汽车。

13.拆下正时带。

安装

2.确保触发轮上的正时标记对齐上止点指针5。

3.举升并支撑住汽车。

4.从曲轴链轮处开始，沿逆时针方向装配正时带。确保链轮之间的正时带是张紧的。

5.拧松两个张紧轮螺母。

6.顺时针转动曲轴一圈。拧紧张紧轮螺母。

7.顺时针转动轴到1缸上死点。

8.确保正时标记4对齐。

9.确保曲轴链轮正时标记5对齐。

10.撬起张紧轮臂并拆下锁止销。

11.按与拆卸相反的顺序安装零件。
