进口汽车>>正时皮带拆装及正时图>>ALFA
ROMEO |
164 3.0 V6(12V) |
|
ALFA ROMEO 车 型: 164 3.0年 款: 1988-1997发动机代码: 064.10,064.12,643.01,643.05拆卸 1.断开:
2.拆卸:

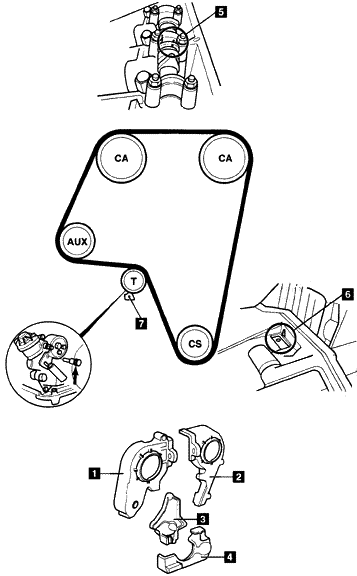

3.排出部分冷却液。 4.拆下上止点/转数(RPM)传感器。 5.从恒温器壳体上断开多头插塞与软管。 注意:为了接近辅助传动带,拆下右翼子板下面的盖板。 6.转动曲轴到1缸的上止点。 7.确保飞轮上的正时标记(刻线-不是钻孔,因为这是一个不在上止点的点火正时标记)对齐离合器壳体上的基准标记6。 8.确保凸轮轴上的正时标记对齐凸轮轴轴承盖上的标记5。 9.拆下正时带罩1,2,3和4。 10.用螺丝刀撬起张紧轮臂并用锁止销7保持在撬起位置。工具号No.A.2.0363。 11.拧松张紧轮螺母。向下推张紧轮并轻轻地拧紧螺母。 12.拆下正时带。 安装 1.确保正时标记对齐。2.从曲轴链轮处开始,沿逆时针方向装配正时带。确保正时带在链轮之间是张紧的。 3.确保正时标记5和6对齐。 4.拧松张紧轮螺母。 5.顺时针转动曲轴两圈。 6.逆着正时带推张紧器并拧紧螺母。 7.升起张紧轮臂并拆下锁止销。 8.顺时针转动曲轴两圈。 9.确保正时标记对齐。 10.按与拆卸相反的顺序安装零件。 11 .重新加注冷却系统。
|
|
|
