进口汽车>>正时皮带拆装及正时图>>ALFA ROMEO


164 3.0 V6(16V)


ALFA ROMEO

车      型:164 3.0 V6 24V

年      款:1993-1998

发动机代码:663.01,643.04

拆卸

1.举升并支撑住汽车前部。

2.在散热器底部软管处排空冷却系统。

3.拆卸:

  • 前轮
  • 轮罩拱衬板
  • 节气门体上的支架和节气门操纵杆罩

4.断开:

  • 怠速空气控制(IAC)阀多针插头
  • 节气门体上的进气软管
  • 节气门体上的冷却液和真空软管
  • 节气门体的所有电气接头
  • 节气门拉索
  • 进气室的接地线

5.拆卸:

  • 进气室处的废气再循环(EGR)阀
  • 通气软管与回流管
  • 进气管与进气室
  • 点火线圈罩
  • 点火线圈
  • 火花塞
  • 气缸盖罩
  • 发动机转矩杆

6.为了更容易接近:

  • 拆下左变速器支架
  • 倾斜发动机直到变速器接触副车架

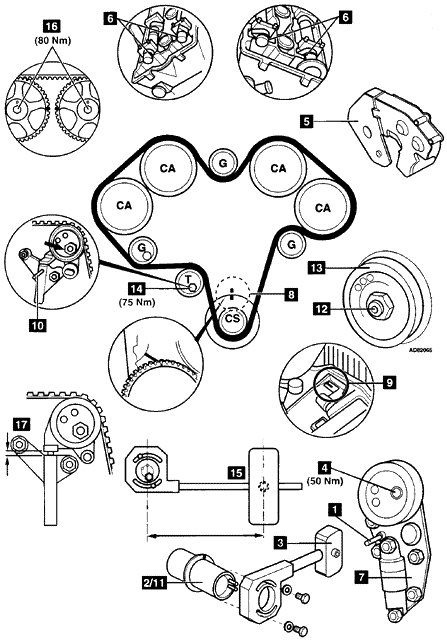

7.用锁紧销1锁紧辅助传动带张紧器装置。工具号No.1.821.271.000。

注意:如果锁紧销不能插入:装配套筒No.1.820.275.000(2)与杠杆臂No.1.820.273.000(3)到张紧轮。调整杠杆臂的位置直到锁紧销1能够插入。

8.拧松张紧轮螺栓4。从正时带处移开张紧轮并稍稍拧紧螺栓。

9.拆下辅助传动带。

10.从恒温器壳体断开冷却液软管、电气接头与接地线。

11.拆卸:

  • 正时带罩5

  • 辅助传动带张紧器装置7。确保锁止销1保持在正确位置。

  • 水泵皮带轮

  • 辅助传动带下导轮螺母12

  • 辅助传动带下导轮13

  • 发动机转速(RPM)传感器

12.顺时针转动曲轴到1缸上止点。确保正时标记8和9对齐。

注意:飞轮内的凹槽对齐变速箱壳体内的槽口。

13.确保凸轮轴上的正时标记6对齐。

注意:如果不能看到凸轮轴上的正时标记,对齐每个链轮上的配合标记或使用凸轮轴链轮后部的代替标记。槽口应当彼此相对并与气缸盖上表面对齐。

14.在自动张紧器装置中插入直径为1.5毫米的锁止销10以固定推杆。

注意:如果锁止销不能插入,把套筒No.1.820.274.000(11)和杠杆臂No.1.820.273.000(3)装配到张紧轮上。拧松张紧轮螺母14。转动张紧轮直到能插入锁止销。拆下套筒与杠杆臂。

15.拧松张紧轮螺母14。逆时针转动张紧轮以解除皮带上的张力。轻轻的拧紧螺母。

16.拆下正时带。

安装

1.确保曲轴在1缸上止点。

2.确保正时标记8和9对齐。

注意:飞轮上的凹槽要对齐变速箱上的槽口。

3.确保凸轮轴上的正时标记6对齐。

注意:检查链轮上的配合标记是否对齐,或凸轮轴后部的槽口是否彼此相对并与气缸盖上表面对齐。

4.确保直径为1.5毫米的锁止销10位于自动张紧器的正确位置。

5.从曲轴链轮处开始,沿逆时针方向装配正时带。确保链轮之间正时带是张紧的。

6.拧松张紧轮螺母14。顺时针转动张紧轮直到它接触皮带。

7.把套筒No.1.820.274.000(11)和杠杆臂No.1.820.273.000(3)装配到张紧轮上。

8.按以下顺序设置杠杆臂15上的配重:

  • 164 Super V6 24V,底盘No.6278565:在190毫米处设置配重
  • 164 Cloverleaf与164 4×4,底盘No.6278480:在190毫米处设置配重
  • 所有其它车型:在165毫米处设置配重

9.顺时针转动曲轴两圈到1缸上止点。确保正时标记6,8和9对齐。

注意:确保杠杆臂在张紧过程中保持水平。

10.拧紧张紧器螺母14到75牛顿·米。

11.从自动张紧器装置上拆下锁止销10。

12.从张紧轮上拆下杠杆臂3和套筒11。

13.顺时针转动曲轴两圈到1缸上止点。确保正时标记6,8和9对齐。

14.等待10分钟以使自动张紧器装置和正时带稳定。

15.检查锁止销10是否能轻松地插入和取出。

16.如果锁止销不能插入:检查推杆17的伸出部分是否为3.1-3.6毫米。

17.如果推杆伸出的长度不正确:重复张紧过程。

18.确保凸轮轴上的正时标记6对齐。

19.如果没有对齐,按以下顺序调整凸轮轴:

  • 使用工具No.1.820.272固定凸轮轴链轮。拧松螺栓16。

  • 用一个冲头从锥形部位松开链轮。

  • 使用扳手从中间部位的平面上转动凸轮轴直到槽口6与气缸上表面对齐。

  • 使用工具No.1.820.272.000固定凸轮轴链轮。拧紧螺栓16到80牛顿·米。

20.顺时针转动曲轴两圈到1缸上止点。确保正时标记6,8和9对齐。

21.按与拆卸相反的顺序安装零件。

22.再注满冷却系统。

23.按以下顺序装配辅助传动带并张紧:

  • 确保锁止销1已安装。工具号No.1.820.271.000。

  • 拧松辅助传动带张紧轮螺母4。顺时针转动张紧轮直到它接触皮带。

  • 把套筒No.1.820.275.000(2)与杠杆臂No.1.820.273.000(3)装配到张紧轮上,杠杆臂的配重15设置在距张紧轮中心190毫米处。

  • 顺时针转动曲轴两圈。

  • 拧紧张紧器螺母4到50牛顿·米。

  • 检查张紧器锁止销1是否能轻松地取出和插入。

注意:锁止销孔的最大不对准度为1毫米。

  • 如果不是这样:重复张紧步骤。

  • 拆下滑套2和杠杆臂3。
