Cirrus 2.4 |
|
|
|
CHRYSLER 车 型：Ciruus 2.4L DOHC 年 款：1996-1997 拆卸 小心：当正时皮带被拆下时，凸轮轴与曲轴都不应被转动。否则气门组件可能被损坏。在拆下正时皮带之前一定要对齐正时标记。 1.拆下1号火花塞。将1号气缸置于压缩冲程的上止点。拆下上正时皮带罩。检查凸轮轴链轮上的正时标记。
2.拆下曲轴减震器螺栓。 3.使用拉出器( 1026 )和插入件( 6827 )，拆下减震器。 4.拆卸：

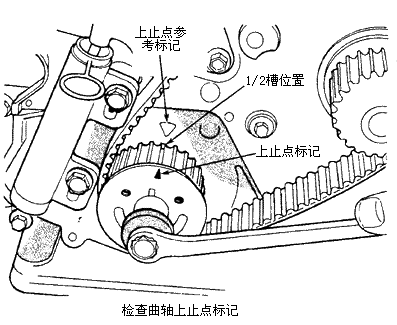

5.确保正时标记对齐。松开正时皮带张紧器螺钉，拆下正时皮带。 安装 1.将张紧器放入虎钳内，慢慢地压柱塞。当柱塞被压入张紧器体内时，穿过壳体与柱塞安装一个销钉，以将柱塞固定在壳体内，直到张紧器被安装好。 小心:当张紧器总成安装在发动机上时，不要试图压张紧器柱塞。否则可能导致张紧器及其它部件的损坏。张紧器必须用虎钳来压。张紧器在虎钳中应与在发动机上安装时相同。这可以保证张紧器安装在发动机上时销子定位适当。 2.将曲轴链轮设定到上止点位置。从上止点逆时针方向转动曲轴1/2齿。 3.安装正时皮带。从曲轴开始安装，绕过水泵链轮、导轮、凸轮轴链轮和皮带张紧轮。为张紧皮带，将曲轴链轮转动到上止点。将张紧器安装到气缸体但不拧紧螺栓。

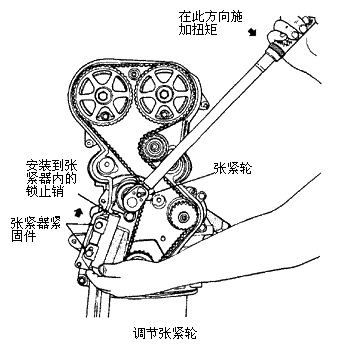

4.在皮带张紧轮上使用扭力扳手，施加28牛顿·米的扭矩到张紧器上。在施加扭矩时，将张紧器向上移向正时皮带，拧紧张紧器安装螺栓。拉出张紧器锁止销。当锁止销能被自由拆下和安装时，预紧力正确。转动曲轴2圈，检查正时标记是否对齐。安装过程与拆卸时相反。 注意:如果预紧力不正确且锁止销被拆下时，为重新安装锁止销，可能有必要拆下正时皮带张紧器。
|
|
|
|
|
