Cirrus 2.5 24V |
|

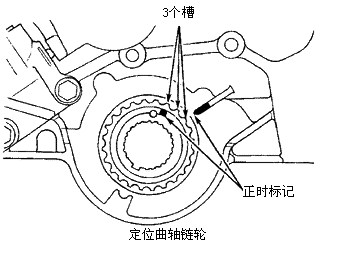

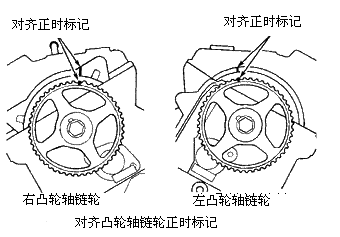

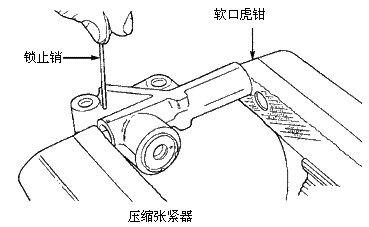

CHRYSLER 车 型:Cirrus 2.5L V6 24V SFI/SOHC SFI 年 款:1996-1999 拆卸 1.排干冷却系统。拆下散热器,以接近正时皮带罩。拧松发电机螺栓,将发电机放在一边。拆下右内挡泥板。拆下辅助驱动带。断开线束。 2.用千斤顶支撑住发动机,拆下:
3.拆下:
4.标记正时皮带转动方向,以作为安装时的参考。松开正时皮带自动张紧器螺栓,拆下正时皮带。 注意:在曲轴位于适当位置之前不要转动凸轮轴或曲轴,否则将导致气门或活塞损坏。 检查 1.检查正时皮带是否磨损或破坏。如果正时皮带背面太硬且没有弹性或有裂纹,则进行更换。 2.检查正时皮带帆布是否有裂纹或表面剥落。检查是否齿根有裂纹、缺齿或正时皮带侧面异常磨损(如果是用刀切下,侧面是正常的)。如果存在上述情况的任何一种,则更换皮带。 注意:当张紧器从发动机拆下时,必须将柱塞压入张紧器壳体内。将张紧器放入虎钳中,慢慢地压柱塞。当柱塞被压入张紧器壳体时,穿过壳体与柱塞安装0.06英寸(0.4毫米)销钉来固定柱塞,直到张紧器被安装好为止。张紧器在虎钳中的方向应与安装在发动机上时相同。这将保证张紧器安装在发动机时销钉合适定位。 安装 1.将凸轮轴链轮装到凸轮轴上。使用凸轮架(MB990767) ,将凸轮轴链轮螺栓拧紧到技术规范。 2.使链轮上的标记与机油泵壳体上的标记对齐,然后在上止点前退后3个槽,将曲轴转到上止点。 3.通过对齐链轮上的正时标记与后正时盖上的标记定位凸轮轴链轮。 4.首先在后部凸轮轴链轮上安装正时皮带,为将螺栓保持在原位,安装一个固定夹。保持皮带紧绷,在水泵链轮下部安装皮带,然后绕到前部凸轮轴链轮上。 5.在前部链轮和皮带上安装另外一个固定夹。顺时针转动曲轴到上止点。继续装配正时皮带,经由张紧轮,绕到曲轴链轮和皮带张紧轮上。 6.为张紧皮带,在顺时针方向施加转动力到曲轴链轮。确保所有的正时标记对齐。 7.使用张紧器扳手(MD998767)与扭力扳手,给张紧器施加4.4牛顿·米的扭矩,拧紧皮带张紧轮螺栓到48牛顿·米。 8.随着扭矩被施加到皮带张紧轮上,安装张紧器到皮带张紧轮支架,拧紧螺栓到23牛顿·米。拉出张紧器柱塞锁止销。 9.顺时针转动曲轴2圈,检查正时标记是否对齐。将张紧器锁止销安装到总成内。锁止销应无阻力地滑入滑出。如果锁止销不能自由滑动,重复正时皮带安装过程。安装步骤与拆卸顺序相反。拧紧螺栓到技术规范。
|
|
|
