Cirrus 2.5 24V |
|
|
|
CHRYSLER 车 型：Ciruus 2.5L V6 24V SFI 年 款：1995 拆卸 1.排干冷却系统。为接近正时皮带罩，拆下散热器。拆下右内挡泥板罩。拆下辅助驱动带。拆下右侧发动机支座。拆下曲轴减震器。拆下发动机支座支架。 2.拆卸：
3.标出正时皮带转动方向以便安装。松开正时皮带自动张紧器螺栓，拆下正时皮带。 检查 检查正时皮带是否有下列情况：正时皮带背面太硬且没有弹性。检查正时带的背面是否有裂纹。检查正时皮带帆布面是否存在裂纹、表面剥落。检查是否齿根有裂纹、缺齿或正时皮带侧面的异常磨损(如果是用刀切下，侧面正常)。如果上述这些情况都不存在，重新安装皮带。 注意:当张紧器从发动机上拆下时，必需将柱塞压入张紧器壳体内。将张紧器放入虎钳，慢慢地压柱塞。当柱塞被压入张紧器壳体时，穿过壳体和柱塞安装销钉来固定柱塞,直到张紧器被安装好。张紧器在虎钳中的位置与安装时方向相同。这将保证张紧器安装在发动机时销钉适当定位。

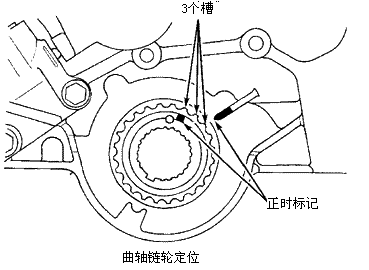

安装 1 .将凸轮轴链轮置于凸轮轴上。使用凸轮架(6847),将凸轮轴链轮螺栓拧紧到95牛顿·米。2.对齐链轮标记与机油泵壳体标记，然后在上止点前后退3个槽，将曲轴转到上止点。

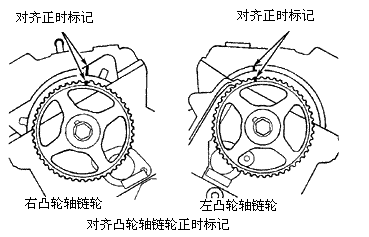

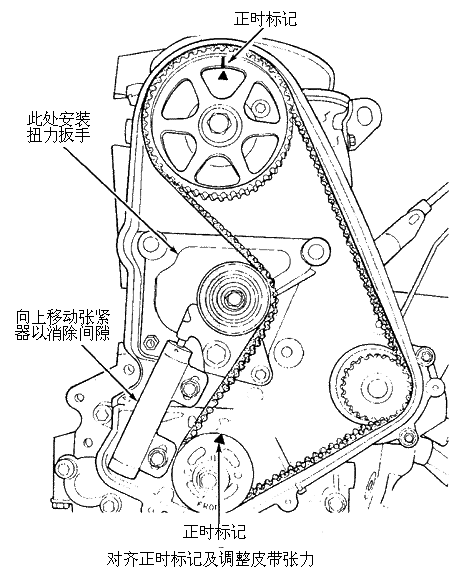

3.将链轮上的标记与摇杆罩上的标记，以此来定位凸轮轴链轮。 4.首先在后凸轮轴链轮上安装正时皮带，为使皮带保持在该位置，安装一个固定夹。保持皮带紧绷，在水泵皮带轮下安装皮带，然后绕到前凸轮轴链轮上。在前部链轮与皮带上安装另一个固定夹。 5.顺时针转动曲轴到上止点位置。继续绕到导轮、凸轮轴链轮和皮带张紧轮上。 6.为张紧皮带，在顺时针方向施加扭矩到曲轴链轮。确保所有的正时标记对齐。 7.使用张紧器扳手(MD998767)与扭力扳手，施加4.4牛顿·米的扭矩到张紧器，拧紧皮带张紧器螺栓到48牛顿·米。 8.当扭矩施加到皮带张紧器时，将张紧器安装到张紧轮支架上，拧紧螺栓到31牛顿·米。拉出张紧器柱塞锁止销。 9.顺时针转动曲轴2圈，检查正时标记是否对齐。将张紧器锁止销安装到总成内。锁止销应该无阻力地自由滑动。如果锁止销不能自由滑动，重复正时皮带安装过程。安装步骤与拆卸时相反。拧紧曲轴减震器螺栓到182牛顿·米。
|
|
|
|
|
