Cirrus 2.4 |
|
|
|

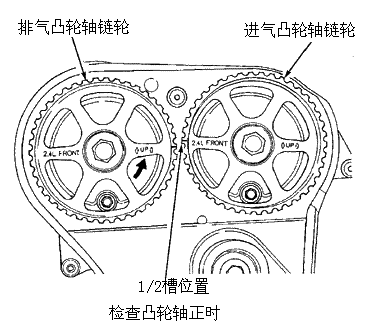

CHRYSLER 车 型：Cirrus 2.4L 4缸 年 款：1998-1999 拆卸 小心：当正时皮带被拆下时，凸轮轴与曲轴都不应被转动，否则气门组件可能被损坏。在拆下正时皮带之前一定要对齐正时标记。 1.拆下1号火花塞。将1号气缸置于压缩行程的上止点位置。拆下上正时皮带罩。检查凸轮轴链轮上的正时标记。

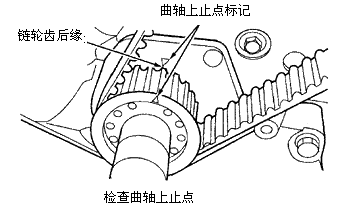

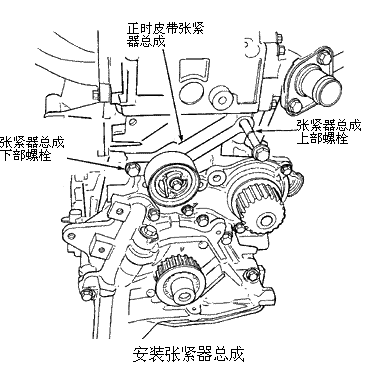

2.拆下曲轴减震器螺栓。使用拉出器(1026)与插入件(6827)，拆下减震器。拆下发动机支座支架。拆下正时皮带罩螺栓，拆下皮带罩。确保正时标记是对齐的。松开正时皮带张紧器螺钉，拆下正时皮带。 安装 1.将张紧器放入虎钳内，慢慢地压柱塞。当柱塞被压入张紧器壳体内时，穿过壳体与柱塞安装一个销子，以将柱塞固定在壳体内，直到张紧器被装好。 小心:当张紧器总成安装在发动机上时，不要压张紧器柱塞。这可能导致张紧器及其它部件的损坏。张紧器必须使用虎钳来压。张紧器在虎钳中安装时与在发动机上的安装方式相同。这将保证张紧器安装在发动机上时销子适当定位。 2.将曲轴链轮设定到上止点位置。从上止点逆时针方向转动曲轴1/2齿。安装正时皮带。从曲轴开始安装，绕过水泵链轮、导轮、凸轮轴链轮然后绕到皮带张紧轮上。为张紧皮带，将曲轴链轮转动到上止点。将张紧器安装到气缸体上但不拧紧螺栓。

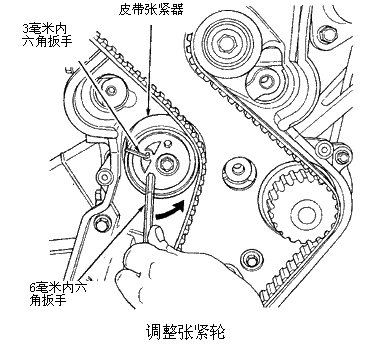

3.在皮带张紧轮上使用扭力扳手，给张紧器施加28牛顿·米的扭矩。施加扭矩时，向上移动张紧器使之压向正时皮带，拧紧张紧器安装螺栓。拉出张紧器锁止销。当销子能被自由拆下与安装时，预紧力正确。转动曲轴2圈，检查正时标记是否对齐。完整的安装过程与拆卸时相反。 注意:如果预紧力不正确且锁止销已被拆下，为重新安装锁止销有必要拆下正时皮带张紧器。
|
|
|
|
|
