Concorde 3.5 24V

车    型：Concorde 3.5L V6 24V

年    款：1993-1994

拆卸

1.排干冷却系统，拆下上散热器软管以接近正时皮带盖。拆下辅助驱动皮带。拆下冲压的钢制（右侧）正时皮带盖。

2.拆下铸造的（左侧）正时皮带盖。拆下曲轴皮带轮后面的下皮带盖。标记正时皮带的转动方向以便重新安装。将凸轮轴链轮上的标记与后盖上的标记对齐。拆下正时皮带张紧器。拆下正时皮带。

注意：不要从盖上拆下密封件，它可以重新使用。如果密封件被损坏，请使用硅酮橡胶粘合密封剂来修复断裂的地方。

安装

1.使曲轴链轮与油泵盖上的上止点标记对齐。使凸轮轴链轮上的标记与盖上标记的中间对齐。从曲轴链轮开始，逆时针方向安装正时皮带。皮带被安装到右链轮上之后，保持皮带上的张紧力直到皮带绕过张紧轮。

2.保持张紧轮抵着皮带，将张紧器安装到壳体中并将螺栓拧紧至28N·m。张紧器安装好后，拉动固定销以让张紧器伸展到张紧轮支架上。

3.转动曲轴链轮两圈并检查凸轮轴和曲轴上的正时标记。标记应在各自的位置上对齐。如果标记没有对齐，重复对齐步骤。

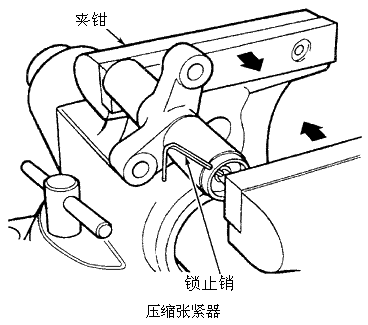

注意：张紧器在虎钳中的定位方式与安装时相同。这将保证张紧器被安装在发动机上时销子正确定位。当从发动机上拆下张紧器时，必须将柱塞压到张紧器体中。将张紧器放入夹钳中并慢慢地压缩柱塞。当柱塞被压到张紧器体中时，通过张紧器体和柱塞安装一个锁止销以保持住柱塞，直到张紧器被装好。
