Concorde 3.5 24V

车        型：Concorde 3.5L V6 24V SFI

年        款：1995

拆卸

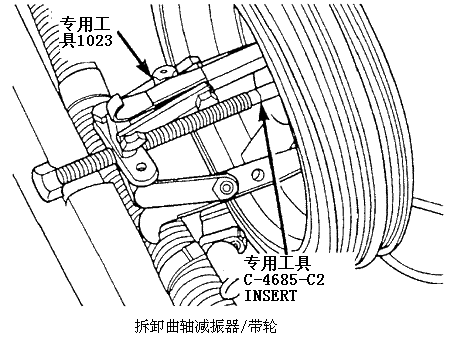

1.排空冷却系统，拆下散热器上部软管以接近正时带罩。拆下辅助驱动带。用专用工具1023和专用工具C-4685-C2 插入器拆下曲轴扭转减震器/带轮。拆下冲压成型的钢制(右侧)正时带罩。

2.拆下铸造成型的(左侧)正时带罩。拆下曲轴带轮后面的正时带下罩。标记正时带的转动方向以备重新安装。使凸轮轴链轮对齐正时带后罩上的标记。拆下正时带张紧器。拆下正时带。

注意：不要拆下正时带罩上的密封条，因为它可以重复使用。如果密封条损坏，使用硅橡胶粘合密封剂来修理破裂处。

安装

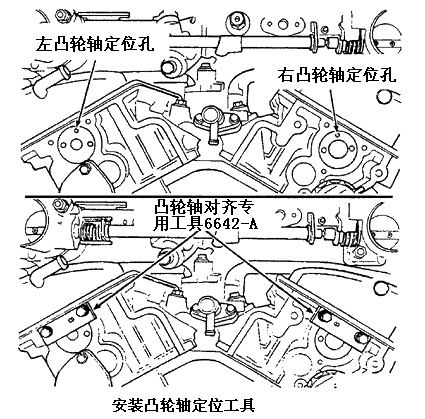

1.使曲轴链轮对齐机油泵罩上的上止点标记。将左凸轮轴定位孔和右凸轮轴定位孔设定到位。将凸轮轴对齐专用工具6642-A安装到缸盖后部。

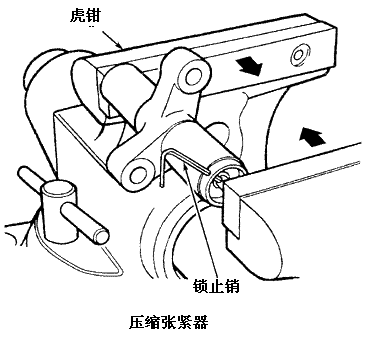

2.用一个虎钳预紧正时带张紧器并装上锁紧销。

注意：虎钳内的张紧器与安装时的方向相同。这可以保证将张紧器装到发动机上时销子正确定位。当从发动机上拆下张紧器时，必须将柱塞压入张紧器体。把张紧器放入虎钳中并慢慢压入柱塞。当柱塞被压入张紧器体时，将销子穿入张紧器体和柱塞，以固定柱塞，直到张紧器装好。

将凸轮轴链轮装到凸轮轴上。在螺栓端部涂上Loctite 271锁止剂。用手把255毫米螺栓拧到左凸轮轴上，并把213毫米螺栓拧到右凸轮轴上。凸轮轴链轮标记应该在正时带罩上的标记之间。

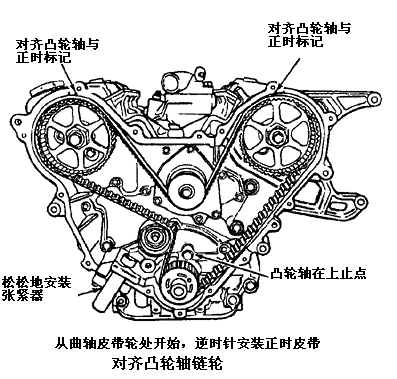

3.从曲轴链轮处开始，逆时针方向安装正时带。在将正时带安装到最后一个链轮上后，保持正时带张力直到通过张紧轮。保持正时带张力，将张紧器装进壳体中并拧紧到28牛顿·米。取下张紧器上的定位销以使张紧器延伸到带轮支架。

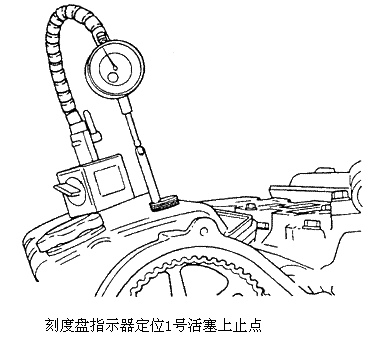

4.将刻度盘指示器装到1号气缸上，检查上止点。转动曲轴直到它处于上止点位置。用36毫米扳手固定凸轮轴链轮并拧紧凸轮轴螺栓。拆下刻度盘指示器，安装火花塞。拆下凸轮轴对齐专用工具并安装带“O”形环的凸轮罩。安装正时带罩、曲轴减震器和驱动带。重新注满冷却系统。
