Concorde 3.5 24V

车    型：Concorde 3.5 V6 24V SFI

年    款：1996-1997

拆卸

1.排空冷却系统，拆下上散热器软管以接近正时皮带盖。拆下辅助驱动皮带。拆下冲压（右侧）正时皮带盖。

2.拆下铸造（左侧）盖。拆下曲轴皮带轮后面的下正时皮带盖。标记正时皮带的转动方向以便安装时参考。用后盖上的标记对齐凸轮轴链轮。拆下正时皮带张紧器。拆下正时皮带。

注意：不要从盖上拆下密封件，它可以重新使用。如果密封件被损坏，请使用硅酮橡胶粘合密封剂来修复断裂的地方。

安装

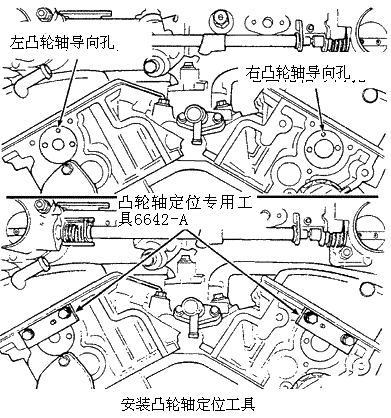

1.使曲轴链轮与油泵盖上的上止点（TDC）标记对齐。将左右凸轮轴导向孔设定到正确位置。将凸轮轴定位专用工具6642-A安装到气缸盖的后面。

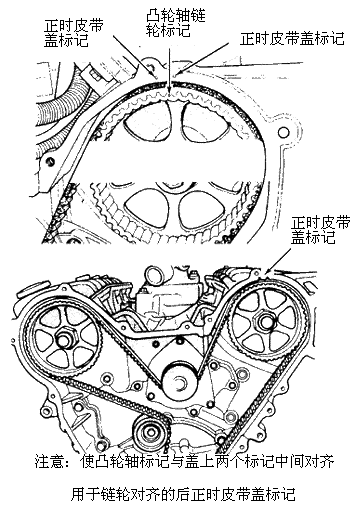

注意：如果凸轮轴链轮被拆下，它们是不能互换的，链轮必须被安装在它们被拆下的同一侧。如果需要重新安装，一定要确保凸轮轴链轮定位标记对齐后正时盖上两个定位标记的中间。

2.用虎钳给正时皮带张紧器预加载荷，安装锁止销。

注意：张紧器在虎钳中与安装时方向相同。这将确保当张紧器安装在发动机上时销子正确定位。当从发动机上拆下张紧器时，必须将柱塞压到张紧器体中。将张紧器放到虎钳中并

慢慢地压缩柱塞。当柱塞被压到张紧器体中时，通过张紧器体和柱塞安装销子，以便在张紧器装好之前保持住柱塞。

 3.在凸轮轴上安装凸轮轴链轮。在螺栓末端涂抹Loctite 271锁止剂。用手拧紧左凸轮轴

上的255毫米螺栓和右凸轮轴上的213毫米螺栓。凸轮轴链轮标记必须对齐盖上标记的中间位置。

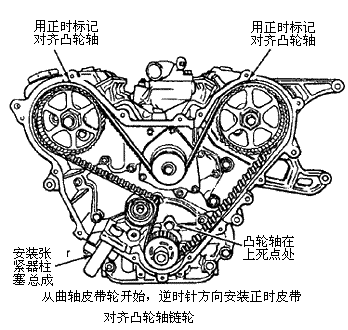

4.从曲轴链轮开始，逆时针方向安装正时皮带。在皮带被安装到最后一个链轮上之后，保持住皮带上的张紧力直到皮带绕过张紧轮。保持住正时皮带上的张紧力，将张紧器安装到壳体中并将螺栓拧紧到28N·m。拉出张紧器上的固定销，以使张紧器伸展到张紧轮支架上。

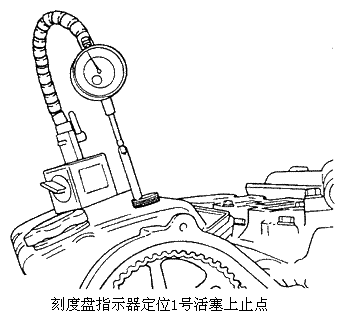

5.在1号气缸上安装刻度盘指示器以检查上止点位置。转动曲轴直到曲轴位于上止点位置。用36毫米扳手保持住凸轮轴链轮并拧紧凸轮轴螺栓。拆下刻度盘指示器，安装火花塞。拆下凸轮轴定位专用工具并安装带有O形圈的凸轮盖。安装正时皮带盖、凸轮轴减振器和驱动皮带。重新加注冷却系统。
