Concorde 3.2/3.5 24V |
|
|
|
CHRYSLER。
车 型：Concorde 3.2L V6 24V SFI；Concorde 3.5L V6 24V SFI 年 款：1998-1999 拆卸 注意：如果凸轮轴链轮螺栓已经被松开或拆下，检查凸轮轴正时并丢弃凸轮轴链轮螺栓。 警告：两侧的凸轮轴链轮不能互换。 1.从右减振支撑处的遥控跨接线端子上断开蓄电池负极电缆。拆下上散热器横构件。断开风扇总成接头。拆下风扇总成。拆下驱动皮带。使用曲轴皮带轮保持器（8191）固定曲轴皮带轮并拆下中心螺栓。使用一个3爪拉出器，拆下曲轴皮带轮。 2.拆下曲轴皮带轮后面的正时皮带下盖。拆下冲压钢盖。不要从盖上拆下可重新使用的密封件。如果某一密封件缺失，用硅酮橡胶粘合密封剂修复。拆下左侧铸造盖。 警告：一定要通过转动曲轴来转动发动机。 3.如果正时皮带被重复使用，标记正时皮带的转动方向。顺时针方向转动发动机直到曲轴正时标记和机油泵罩上的上止点标记相对齐。确保凸轮轴链轮正时标记在后盖上的标记之间。

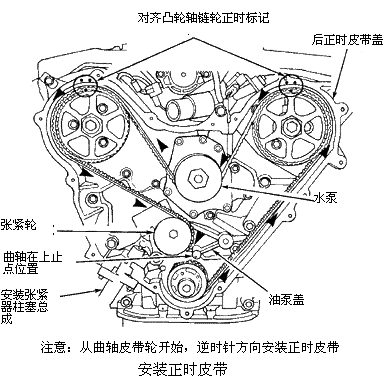

4.标记与后正时盖上的2个正时标记相关的凸轮轴链轮正时标记的准确位置。拆下正时皮带张紧器，使柱塞朝上垂直放置张紧器。拆下正时皮带。 5.将正时皮带张紧器放置在软爪虎钳中。确保正时皮带张紧器放置在夹钳中的状态与它被安装在发动机上时相同。慢慢地压缩正时皮带张紧器柱塞。正时皮带张紧器的排气过程将持续5分钟。 6.通过正时皮带张紧器体和柱塞插入锁止销。当张紧器被重新安装时，确保销钉头朝向发动机外侧。一旦销钉被装好，在张紧器被重新安装之前，必须使柱塞朝上放置张紧器。 注意：不要转动凸轮轴一整圈。如果凸轮轴从正时标记处移开，沿着到达正时标记处最短的方向转动凸轮轴。 安装 1.从曲轴链轮处开始，逆时针方向安装正时皮带。皮带绕到张紧轮上时，保持皮带上的张紧力。确保凸轮轴链轮上的标记位于正时皮带盖上的两个标记之间。 2.保持张紧轮压向皮带，将张紧器安装到壳体中并拧紧螺栓到规定扭矩。当张紧器安装到位时，拉出固定销以使张紧器伸到张紧轮支架上。确保凸轮轴和曲轴链轮标记正确对齐。见正时标记图。 3.转动曲轴两圈。确保凸轮轴和曲轴链轮正时标记正确对齐。如果正时标记没有对齐，请重复正时标记对齐步骤。如果正时标记仍然没有正确对齐，检查凸轮轴链轮正时。 4.按与拆卸相反的顺序完成安装。起动发动机并使它怠速运转一分钟。提高发动机转速到1200-1500转/分并使它运转大约5分钟。这将有助于排出留在正时皮带张紧器中的空气。
|
|
|
|
|
