Sundance 2.5 TBI

车    型：Sundance 2.5L TBI

年    款：1994

拆卸

1.断开蓄电池电缆。拆下所有辅助驱动皮带。如有必要，拆下发电机、固定支架和空调压缩机（如果装有）。不要断开制冷剂管路。拆下空调皮带张紧轮。

2.举升并支撑住汽车。拆下右侧内防溅挡板。拆下水泵。拆下曲轴皮带轮。拆下正时皮带上盖和下盖。用一个千斤顶支撑住发动机。

注意：如果正时皮带被重复使用，标记皮带的转动方向以便安装时参考。

3.拆下发动机右支座螺栓，稍微升起发动机。松开正时皮带张紧器并拆下正时皮带。

安装

1.拆下火花塞。

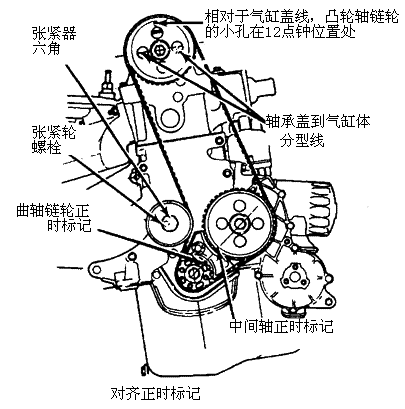

2.将1号气缸放在上止点位置。对齐曲轴链轮和中间轴链轮上的正时标记。

3.转动凸轮轴链轮直到链轮轮毂上的两个箭头标记与凸轮轴轴承盖和气缸盖的分型线对齐。凸轮轴链轮上的小孔相对于气缸盖线必须在12点钟位置。

4.安装正时皮带。确保正时皮带按照原来的转动方向安装。

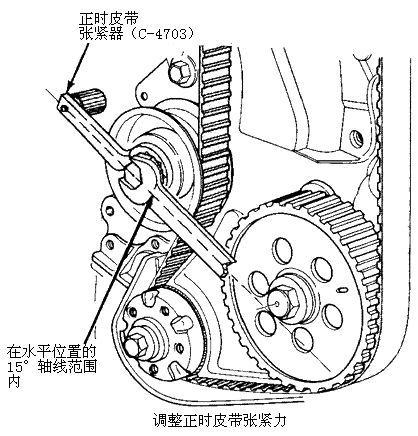

5.水平地将正时皮带张紧器（C-4703）装到皮带张紧轮的大六角上。松开张紧器锁止螺母（如有必要），以将皮带张紧器重新设定到安装工具水平位置的15°轴线范围内。拧紧锁止螺母。

注意：不要逆时针方向转动曲轴。不要使用凸轮轴或中间轴链轮螺栓来转动发动机。

3.顺时针方向转动曲轴两整圈到上止点位置。将皮带张紧器扳手保持在正确位置时，拧紧张紧器紧固螺栓到规定扭矩。检查所有的正时标记是否对齐。按拆卸的相反顺序来完成安装。
