进口汽车>>正时皮带拆装及正时图>>克莱斯勒 |
Sundance 3.0 |
|
CHRYSLER
车 型:Sundance 3.0L V6 SFI;Sundance 3.0L V6 PFI 年 款:1993-1994 拆卸 1.断开蓄电池负极电缆。松开辅助驱动皮带。 2.拆下:
3.举升并支撑住汽车。拆下:

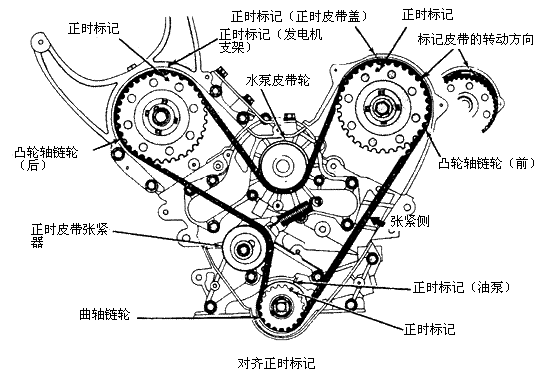

4.降低汽车,用一个千斤顶支撑住发动机。从发动机支架上分离发动机座。稍微升起发动机。拆下发动机座架。 5.拆下正时皮带盖,记下螺栓的长度以便重新安装时参考。转动发动机以对齐前后凸轮轴链轮以及曲轴链轮上的正时标记。标记正时皮带的转动方向以便重新安装时参考。 6.松开正时皮带张紧器。拆下正时皮带。拆下曲轴链轮前面的法兰(如有必要)。 7.如果需要拆卸凸轮轴链轮,使用凸轮轴链轮固定器(MB990775)。固定住凸轮轴链轮并松开凸轮轴链轮紧固螺栓。拆下紧固螺栓和链轮。 安装 1.安装凸轮轴链轮。使用凸轮轴链轮固定器,拧紧链轮螺栓到规定扭矩。对齐所有的正时标记。在曲轴链轮上安装正时皮带。保持正时皮带在有张力侧是张紧的,在前(散热器侧)凸轮轴链轮上安装皮带。 2.按照以下顺序安装正时皮带:
3.在前(散热器一侧)凸轮轴链轮上,顺时针方向施加扭矩,以便在皮带的张力侧施加压力。确保所有的正时标记对齐。 注意:只能顺时针方向转动曲轴。不要逆时针方向转动曲轴。 3.在曲轴链轮的前方安装法兰。松开张紧器螺栓并将弹簧张力施加到皮带上。顺时针方向转动曲轴两整圈。重新对齐所有的正时标记,将正时皮带张紧器拧紧到29N·m。按拆卸的相反顺序完成安装。
|
|
|
