进口汽车>>正时皮带拆装及正时图>>克莱斯勒 |
Sundance 2.2/2.2Turbo/2.5 |
|
CHRYSLER
车 型:Sundance 2.2L 4缸 PFI Turbo Ⅲ DOHC;Sundance 2.2L 4缸 TBI; Sundance 2.5L 4缸 TBI;Sundance 2.5L 4缸 PFI 年 款:1991-1994 拆卸(2.2L TBI和2.5L) 1.断开蓄电池。拆下所有的辅助驱动皮带。如有必要,拆下发电机、固定支架和空调压缩机(如果装有)。不要断开制冷剂管路。拆下空调皮带张紧轮。 2.举升并支撑住汽车。 3.拆下:

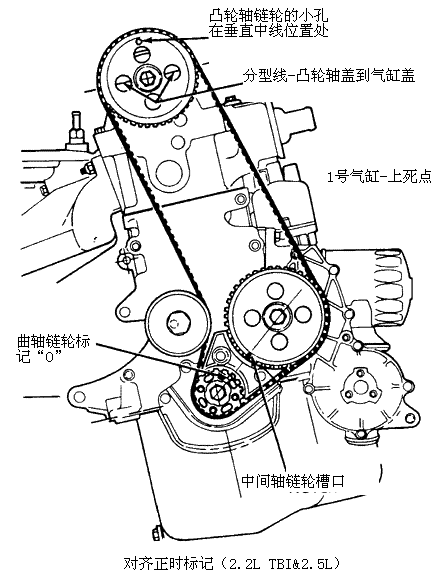

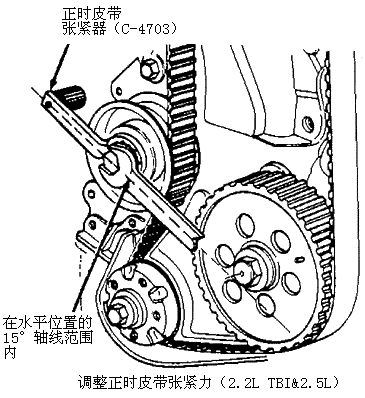

4.用千斤顶支撑住发动机。 注意:如果正时皮带被重复使用,标记皮带的转动方向以便重新安装时参考。 5.拆下右侧发动机支座螺栓,稍微升起发动机。松开正时皮带张紧器并拆下正时皮带。 安装 1.拆下火花塞。 2.将1号气缸置于上止点位置。对齐曲轴和中间轴链轮上的正时标记。 3.转动凸轮轴链轮,直到链轮轮毂上的两个箭头标记与凸轮轴轴承盖和气缸盖的分型线对齐。凸轮轴链轮上的小孔必须相对于气缸盖线在12点钟位置。 4.安装正时皮带。确保正时皮带是按照原来的转动方向安装的。将正时皮带张紧器(C-4703)水平地安装到皮带张紧轮的大六角上。 5.松开张紧器锁止螺母(如有必要),以将皮带张紧器重新设定到安装工具水平位置的15°轴线范围内。拧紧锁止螺母。 注意:不要逆时针方向转动曲轴。不要使用凸轮轴或中间轴链轮螺栓来转动发动机。 3.顺时针方向转动曲轴两整圈到上止点位置。保持皮带张紧器扳手在正确位置时,拧紧张紧器紧固螺栓到规定扭矩。检查所有的正时标记是否正确对齐。按与拆卸相反的顺序完成安装。 拆卸(2.2L Turbo Ⅲ) 1.断开蓄电池。拆下曲轴箱强制通风管和正时皮带上盖。顺时针方向转动蛇行皮带张紧器以释放皮带张紧力。拆下皮带。 2.如有必要,拆下附件和座架。举升并支撑住汽车。 3.拆下:

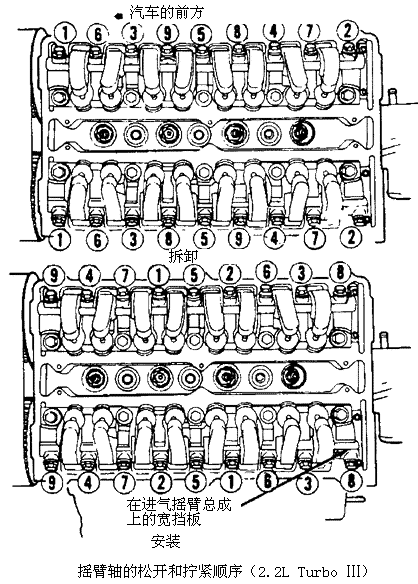

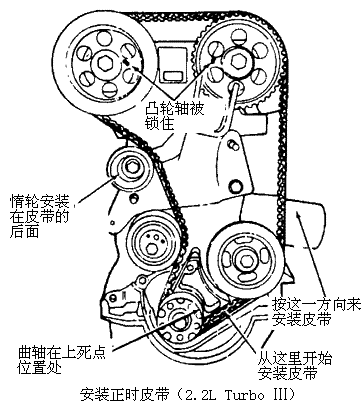

注意:如果正时皮带被重复使用,标记皮带的转动方向以便重新安装时参考。 3.拆下正时皮带下盖。用一个千斤顶支撑住发动机。拆下右侧发动机支座螺栓,稍微升起发动机。拆下驱动皮带张紧轮支架。松开正时皮带张紧器。拆下正时皮带和正时皮带张紧轮。 安装 1.拆下空气滤清器管和点火电缆保护罩。拆下气门盖和火花塞。按顺序松开摇臂螺栓3圈。 2.通过进气和排气凸轮轴链轮将一个2.38毫米的销冲头或钻头插入气缸盖中,以将链轮锁止在固定位置。见下图。 3.在1号气缸中安装刻度盘指示器。转动曲轴直到刻度盘指示器显示活塞在上止点位置。当曲轴链轮在上止点时,在气缸体上做上标记。 3.按顺序安装正时皮带和张紧轮。拆下刻度盘指示器和凸轮轴链轮锁止销或钻头。在进气和排气链轮之间的正时皮带上安装皮带张力计。调整张力到50千克。 4.顺时针方向转动曲轴两整圈并重新检查正时标记是否对齐。重新检查正时皮带的张力。如有必要,进行调整。按顺序拧紧摇臂轴到规定扭矩。按与拆卸相反的顺序完成安装。
|
|
|
