Caravan 2.5 TBI

车    型：Caravan 2.5L 4缸 节流阀体燃油喷射

年    款：1995

拆卸

1.断开蓄电池负极电缆。举升汽车并拆下右侧内防溅挡板。

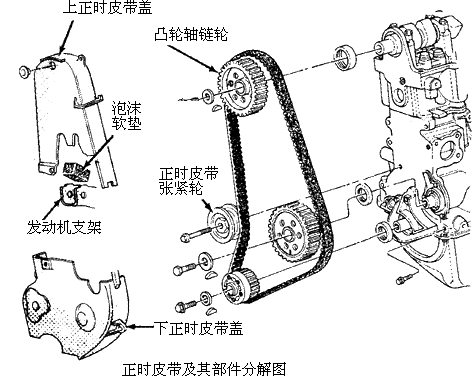

2.拆下：

• 辅助驱动皮带
• 水泵皮带轮
• 曲轴皮带轮
• 正时皮带上下盖

2.从排气歧管上断开排气管。拆下发动机右支座螺栓并稍微升起发动机。松开正时皮带张紧器螺栓。转动正时皮带张紧器上的六角区并拆下正时皮带。

注意：如果正时皮带被重复使用，请标记正时皮带的转动方向以便安装时参考。

安装

1.拆下火花塞。

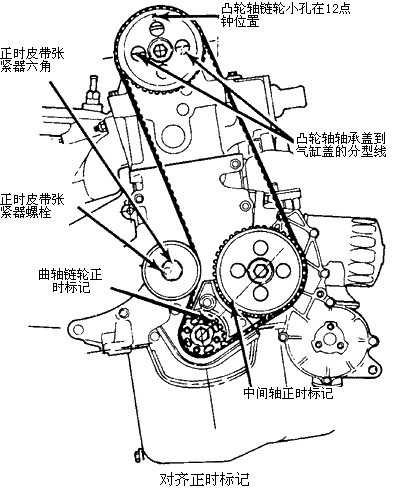

2.将1号气缸置于上止点处。对齐曲轴和中间轴链轮上的正时标记。

3.转动凸轮轴链轮直到链轮轮毂上的两个小孔与凸轮轴轴承盖到气缸盖的分型线对齐。凸轮轴链轮上的小孔必须在12点钟位置处。

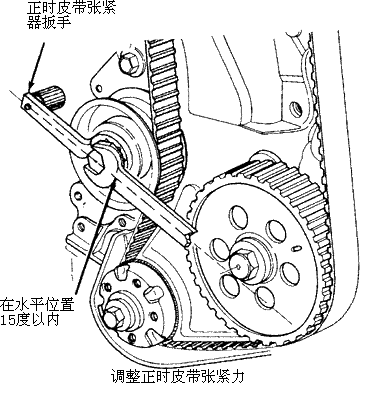

4.安装正时皮带。确保正时皮带是按照原来的转动方向安装的。在正时皮带的大六角上水平地安装正时皮带张紧器扳手（C-4703）。

5.松开正时皮带张紧器螺栓（如有必要），以将正时皮带张紧器重新设定到正时皮带张紧器扳手水平位置15°轴线以内。

6.顺时针方向转动曲轴两整圈到上止点位置。保持正时皮带张紧器扳手在固定位置，拧紧正时皮带张紧器螺栓到规定扭矩。按与拆卸相反的顺序完成安装。

注意：不要逆时针方向转动曲轴或使用凸轮轴或中间轴螺栓来转动发动机。
