Caravan 2.4

车    型：Caravan 2.4L 4缸

年    款：1996-1997

拆卸

注意：拆下正时皮带的情况下，凸轮轴或曲轴都不能被转动，否则可能损坏气门部件。在拆下正时皮带之前一定要对齐正时标记。

1.拆下1号火花塞。

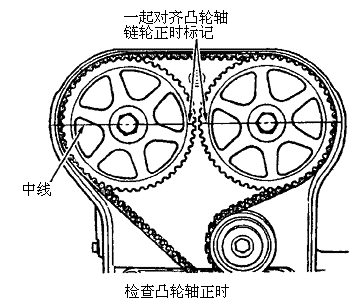

2.将1号气缸置于压缩行程的上止点位置。拆下正时皮带上盖。检查凸轮轴链轮上的正时标记。

3.拆下:

• 曲轴减振器螺栓
• 减振器(使用拉出器1026和插销6827)
• 发动机座支架
• 正时盖螺栓
• 正时盖

4.确保正时标记对齐。松开正时皮带张紧器螺钉并拆下正时皮带。

安装

1.将张紧器放入虎钳中并慢慢地压缩柱塞。柱塞被压缩到张紧器中时，通过张紧器和柱塞安装一个销子以将柱塞保持在张紧器中，直到张紧器被装上。

注意：张紧器总成还安装在发动机上时，不要试图压缩张紧器柱塞，这样做会损坏张紧器和其它部件。张紧器必须用虎钳来压缩。张紧器在虎钳中的位置与在发动机上安装时方向相同。这能够保证当张紧器被安装在发动机上时销钉正确定位。

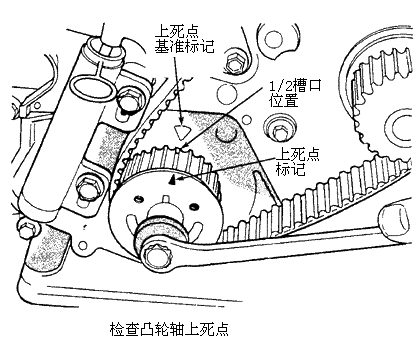

2.设定曲轴链轮到上止点位置。逆时针方向从上止点位置转动曲轴0.5个齿。

3.从曲轴开始，按照下列顺序安装正时皮带:

• 水泵链轮
• 导轮
• 凸轮轴链轮
• 张紧轮

4.移动曲轴链轮到上止点位置以张紧皮带。安装张紧器到气缸体，但是不要拧紧螺栓。

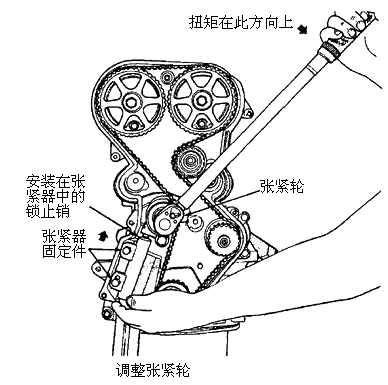

5.在张紧轮上使用扭矩扳手，给张紧器施加28牛·米的扭矩。施加扭矩时，向上移动张紧器使之压向皮带,拧紧张紧器紧固螺栓。拉出销子。如果销子能够被自由地拉出和插入，则预紧力是正确的。转动曲轴两圈并检查正时标记的对齐情况。按与拆卸相反的顺序进行安装。

注意：如果预紧力不正确并且销子被拉出，可能需要拆下正时皮带张紧器来重新安装销子。
