Focus 1.4/1.6

车      型： Fiesta 1.25/1.4；Focus 1.4/1.6；Puma 1.4

年      款： 1997-2001

发动机代码：半自动张紧器

                         DHA，DHB，DHC，DHD，FHA，FHD，FHF，FXDA/C，FYDA/C

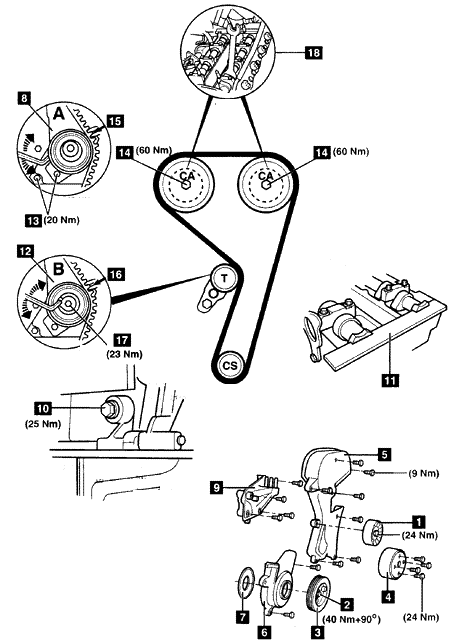

拆卸

1.举升并支撑住汽车的前部。

2.支撑住发动机。

3.拆下：

• 右前轮
• 气缸盖罩
• 冷却液膨胀箱。不要断开软管。

4.断开：

• 凸轮轴位置（CMP）传感器多针插头
• 喷油器多针插头

5.拆卸：

• 发动机支座支架
• 发动机支座9
• 辅助传动皮带盖
• 辅助传动皮带
• 辅助传动皮带导轮1
• 交流发电机（98年8月以后的车型）
• 水泵皮带轮4
• 曲轴皮带轮螺栓2
• 曲轴皮带轮3。使用工具21-215（Fiesta/Puma）。
• 正时皮带上盖5
• 正时皮带下盖6

6.暂时安装曲轴皮带轮螺栓2。

7.从气缸体上拆下塞子10。

8.插入曲轴正时销：

• Fiesta/Puma-工具号21-210。
• Focus-工具号303-507。

9.顺时针慢慢转动曲轴直到碰到正时销而停止。确保曲轴在1号气缸的上止点。

10.把定位工具11安装到凸轮轴后部。

• Fiesta/Puma-工具号21-162B。
• Focus-工具号303-376。

注意：如果定位工具不能安装：拆下正时销。顺时针转动曲轴一圈。插入正时销。确保曲轴箱隔壁板抵住正时销。

11.拆下：

• 止推垫圈7

注意：正时皮带有两种类型的张紧器。

12.A：松开张紧器螺栓13。

13.用内六角扳手（8毫米）逆时针转动张紧器以释放皮带张力，见图中的8。

14.B：松开张紧器螺栓17。

15.用内六角扳手（6毫米）逆时针转动张紧器以释放皮带张力，见图中的12。

16.拆下正时皮带。

安装

1.确保定位工具11正确安装。

2.确保正时销10正确定位。

3.顺时针慢慢旋转曲轴到1号气缸上止点，直到曲轴箱隔壁板抵住正时销。

4.拆下凸轮定位工具11。

5.用六角活动扳手18固定凸轮轴。

6.松开每个凸轮轴链轮上的螺栓14。

注意：松开螺栓时不要用定位工具固定凸轮轴。

7.轻轻敲打每个凸轮轴链轮以使其从锥轴承上松开。

8.确保凸轮轴链轮能在锥轴承上转动但不会倾斜。

9.重新安装凸轮轴定位工具11。

10.从曲轴链轮开始，逆时针方向安装正时皮带。

注意：确保方向箭头指向转动方向。

11.确保链轮之间皮带拉紧。

注意：正时皮带有两种类型的张紧器。

12.A：用内六角扳手（8毫米）顺时针转动张紧器直到指示器对准矩形槽15的中心。

13.将张紧器螺栓13拧紧至23Nm。

14.B：用内六角扳手（6毫米）逆时针转动张紧器凸轮直到箭头位于矩形窗16的正中。

15.将张紧器螺栓17拧紧至23Nm。

16.安装：

• 止推垫圈7
• 正时皮带下盖6
• 曲轴皮带轮3。使用工具21-214。

17.拧紧曲轴皮带轮螺栓2。拧紧力矩：40Nm，再拧90度。使用新螺栓。

18.确保曲轴箱隔壁板抵住正时销。

19.用六角活动扳手18固定凸轮轴。拧紧每个凸轮轴链轮上的螺栓14到60Nm。

20.拆下：

• 曲轴正时销10
• 凸轮轴定位工具11

21.顺时针慢慢转动曲轴两圈。

22.插入曲轴正时销10。

23.转动曲轴直到曲轴箱隔壁板9抵住正时销。

24.确保凸轮轴定位工具11能够被安装。

25.拆下：

• 曲轴正时销10
• 凸轮轴定位工具11

26.安装塞子10并拧紧到25Nm。

27.按照与拆卸相反的顺序安装部件。
