Escort/Orion 1.1/1.3/1.4/1.6

车      型：Escort 1.1/1.3/1.4/1.6；Escort XR3/XR3l 1.6；Escort RS

           Turbo 1.6；Orion 1.3/1.4/1.6；Escort Van 1.4/1.6

年      款：1980-1998

发动机代码：F4，F6，FU，JP，LJ，LU，LN，LP，LR，L4，GM，GP，GU

拆卸

1.拆下：

• 发电机传动皮带
• 怠速空气控制（IAC）阀和真空软管
• 空气滤清器罩
• 进气管

2.举升并支撑住汽车的右前部。

3.拆下：

• 下防溅挡板。

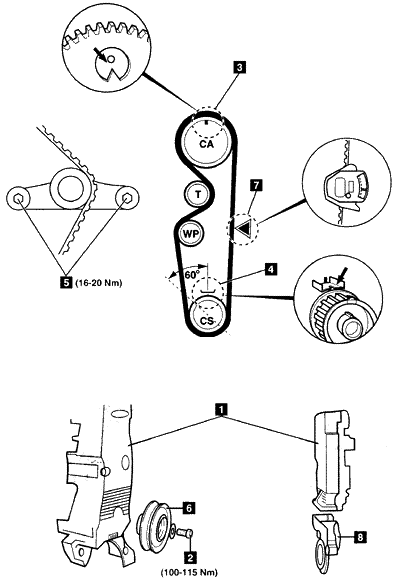

• 曲轴皮带轮螺栓2。
• 曲轴皮带轮6。
• 正时皮带上盖1。
• 晚期车型：正时皮带下盖8。

4.转动曲轴到1号气缸的上死点位置。确保正时标记3和4相对齐。

5.松开张紧轮螺栓5以释放皮带张紧力。

6.拆下正时皮带。

安装

注意：Pre 04/88 1.4和1.6发动机应该装有一个改进型（大直径）张紧轮。

1.确保正时标记3和4对齐。

2.检查水泵和张紧轮是否有卡住的迹象。

3.从曲轴链轮开始，按逆时针方向安装正时皮带。

4.预紧皮带。拧紧张紧轮螺栓5。

5.暂时安装曲轴皮带轮6。

6.顺时针方向转动曲轴两圈到1号气缸的上死点位置。

7.逆时针方向转动曲轴大约60º（在凸轮轴链轮上是3个齿）。

8.将张力计压到皮带的▲标记7处。工具号为21-113。

9.检查张力计的读数。旧皮带：4-6个单位。新皮带：10-11个单位。

10.如果张紧力与规范值不同：顺时针方向转动曲轴到上死点位置。重复张紧步骤。

11.顺时针方向转动曲轴90º，然后逆时针方向转动到上止点前60º。

12.检查张力计的读数。

13.拆下曲轴皮带轮6。

14.安装：

• 正时皮带上盖1。
• 晚期车型：正时皮带下盖8。

15.按拆卸的相反顺序安装部件。

16.拧紧曲轴皮带轮螺栓2到100-115 Nm。
