Escort RS Cosworth

车     型：Escort RS Cosworth

年     款：1992-1996

发动机代码：N5E，N5F

拆卸

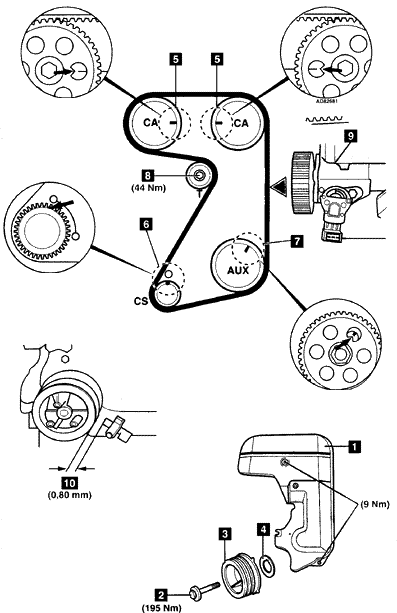

1.排干冷却液。从节温器壳上拆下冷却液软管。

2.拆下：

• 发电机下部挡板。
• 辅助传动皮带。
• 正时皮带盖1。

4.拆下：

• 曲轴皮带轮螺栓2
• 曲轴皮带轮3
• 止推垫圈4

5.暂时安装曲轴皮带轮螺栓2。

6.转动曲轴到1号气缸的上死点位置。确保正时标记5，6和7相对齐。

7.松开张紧轮螺母8。

8.拆下正时皮带。

安装

1.确保正时标记5，6和7相对齐。

2.确保霍尔传感器设定在正时标记9处。

3.从曲轴链轮开始，逆时针方向安装正时皮带。确保链轮之间的皮带是张紧的。

4.靠着顺时针方向转动张紧轮。拧紧螺母8到44Nm。

注意：不要逆时针方向转动张紧轮。

5.拆下曲轴皮带轮螺栓2。

6.安装：

• 止推垫圈4
• 曲轴皮带轮3
• 曲轴皮带轮螺栓2。拧紧力矩：195Nm。

7.检查转数(RPM)传感器的间隙10是否为0.80毫米，如有必要进行调整。

8.顺时针方向慢慢地转动曲轴三圈。

9.逆时针方向转动曲轴一圈到上死点位置。不要转动曲轴通过上死点位置。

10.将张力计压在皮带的▲标记处。工具号为21-113。

11.张力计应该显示9.5-10.5个单位。

12.如果不是这样：松开张紧轮螺母8。顺时针方向转动张紧轮直到读数正确。

13.拧紧张紧轮螺母8到44Nm。

14.重新检查皮带的张紧力。如果张紧力和规定值不一样：重复步骤8-11直到张紧力正确。

15.安装冷却液软管。重新加注冷却系统。

16.安装辅助传动皮带。

17.起动发动机。怠速运转10分钟。使发动机冷机2个小时。

18.重新检查皮带张紧力。如有必要：重复张紧步骤。

19.按拆卸的相反顺序安装部件。
