Cougar 2.0

车       型：Focus 1.8/2.0；Mondeo 1.6/1.8/2.0(98年5月以后)；Cougar 2.0

年       款：1998-2001

发动机代码：L1N，NGB，NGC，RKF，RKH，EBDA，EDDC，EYDC

拆卸

1.举升并支撑住汽车的前部。

2.拆下：

• 右前轮
• 发动机下挡泥板
• 右侧防溅挡板
• 辅助传动皮带

注意：如果皮带被重新使用：在皮带上标记旋转方向。

• 水泵皮带轮。
• 辅助传动皮带张紧轮。

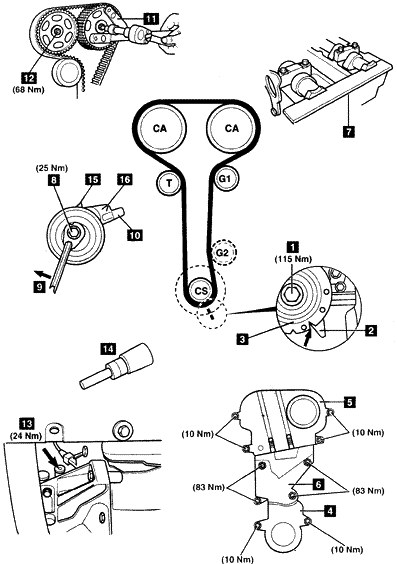

4.顺时针方向转动曲轴到1号气缸的上死点位置。确保正时标记2对齐。

5.拆下：

• 曲轴皮带轮螺栓1
• 曲轴皮带轮3
• 正时皮带下盖4

6.重新定位：

• 加速器拉索
• 冷却液膨胀箱。不要断开软管。
• 巡航控制拉索

7.支撑住发动机。

8.拆下：

• 右侧发动机支座
• 正时皮带上盖5
• 动力助力转向软管支架和夹子
• 右侧发动机支座支架6
• 火花塞盖
• 火花塞导线
• 气缸盖罩

9.安装固定工具7到凸轮轴的后部。工具号为303-367（21-162B）。

10.稍稍松开张紧轮螺栓8。

11.使用内六角扳手9，顺时针方向转动张紧轮使之离开皮带。

12.松开张紧轮螺栓8四圈。

13.从金属夹10上松开张紧轮。

14.使用工具11固定凸轮轴链轮。工具号为205-072（15030A）。

15.从每一个凸轮轴链轮上松开螺栓12。

16.轻敲每一个凸轮轴链轮以使其从锥形轴承上松开。确保每一个链轮在凸轮轴上能自由地转动。

17.拆下正时皮带。

注意：不要安装旧皮带。

安装

注意：大约在99年1月生产的某些发动机上不安装下导轮（G2）。

1.确保固定工具7安装正确。

2.暂时安装曲轴皮带轮3。

3.确保正时标记2对齐。

4.从气缸体13上拆下塞子。

5.安装正时销到气缸体14中。工具号303-620（21163）。

6.顺时针方向转动曲轴直到在正时销处停止。

7.拆下曲轴皮带轮。

8.确保张紧器从金属夹10上拆下。

9.从曲轴链轮开始，逆时针方向安装正时皮带。确保链轮之间无张紧轮侧的皮带也要拉紧。

10.将张紧轮夹在金属夹10中。

11.逆时针方向转动张紧轮直到指示器15与底板中的凹槽对齐。保持张紧轮在正确的位置。

12.确保曲轴箱隔壁抵住正时销14。

13.拧紧张紧轮螺栓8到25Nm。

14.使用工具11固定住凸轮轴链轮。工具号为205-072（15030A）。

15.拧紧螺栓12到68Nm。

16.拆下：

• 固定工具7
• 正时销14

17.暂时安装曲轴皮带轮3。

18.顺时针方向慢慢地转动曲轴两圈。

19.确保正时标记2对齐。

20.将正时销14插入到气缸体中。

21.顺时针方向转动曲轴直到它在正时销处停止。

22.确保固定工具7能够被安装。

23.如果不能：重复安装和张紧步骤。

24.拆下：

• 固定工具7
• 正时销14

25.安装塞子13。拧紧力矩：24Nm。

26.按拆卸的相反顺序安装部件。

27.拧紧曲轴皮带轮螺栓1到114Nm。
