Transit 1.6/2.0

车    型：Sierra/Sapphire 1.3/1.6/1.8/2.0；Granada/Scorpio 1.8/2.0；

         P100/Transit 1.6/2.0

年    款：1981-1995

发动机代码：JC，LA，LC，LS，RE，NE，NR，N4，N6T，NA，NBA，NCA，NU

拆卸

1.拆下：

• 散热器罩
• 燃油喷射车型：拆下散热器。
• 辅助传动皮带
• 冷却风扇和皮带轮
• 散热器软管和节温器壳（如果需要）

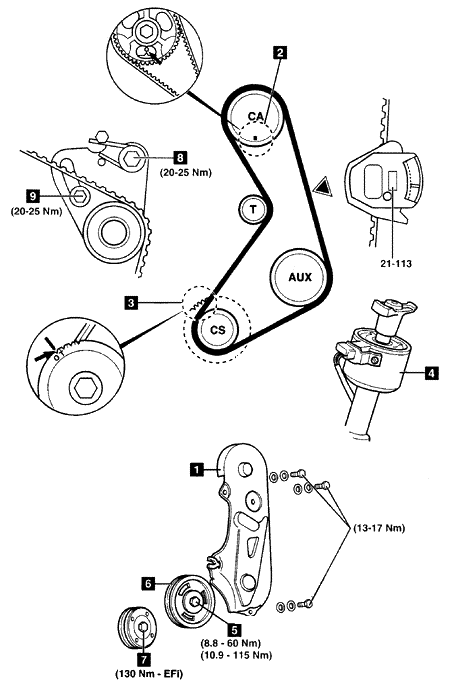

• 正时皮带盖1

2.转动曲轴到1号气缸的上止点。确保正时标记2和3对齐。

3.防止曲轴转动。

4.拆下：

• 曲轴皮带轮螺栓5
• 曲轴皮带轮6
• 止推垫圈

5.燃油喷射车型：使用工具21-075-A拆下曲轴减振器7。

注意：曲轴皮带轮螺栓可能需要重新拧回皮带轮中。使螺栓伸出16毫米。

6.使用工具21-012松开张紧器弹簧8。

7.松开螺栓9。移动张紧器使之离开皮带。拧紧螺栓以使其固定。

8.拆下正时皮带。

安装

1.确保正时标记2，3和4对齐。

2.从曲轴链轮处开始，沿逆时针方向安装正时皮带。

3.松开张紧器螺栓9。使张紧器工作。

4.拧紧张紧器螺栓8和9到20-25Nm。

5.安装：

• 止推垫圈（止推侧朝向皮带轮）
• 曲轴皮带轮6
• 曲轴皮带轮螺栓5。拧紧力矩：8.8=60Nm。10.9=115Nm.

6.燃油喷射车型:拧紧曲轴减振器螺栓到130Nm。

7.顺时针转动曲轴两圈到1号气缸的上止点位置。

8.逆时针转动曲轴大约60度（在凸轮轴链轮上为3个齿）。

9.将张力计21-113放到皮带的▼标记处。

10.检查张力计读数。旧皮带：4-5个单位。新皮带：10-11个单位。

11.如果张紧力不符合规范：顺时针方向转动曲轴到上止点。重复张紧步骤。

12.顺时针方向转动曲轴90º，然后逆时针方向转动到上止点前60º。

13.检查张力计的读数。

14.如果张紧力不符合规范：重复10-12步操作直到张紧力正确。

15.按拆卸的相反顺序安装部件。

16.如有必要：重新加注冷却系统。
