Mondeo 1.6/1.8/2.0 16V

车      型：Mondeo 1.6/1.8/2.0 16V

年      款：1993-1998/04

发动机代码：L1N，L1J，L1L，NGA，RKA，RKB，RKJ

拆卸

1.举升并支撑住汽车的前部。

2.支撑起发动机。

3.拆下：

• 进气管
• 右前轮
• 曲轴减振器盖
• 辅助传动皮带
• 曲轴减振器1
• 水泵皮带轮
• 右侧发动机支座
• 气缸盖罩
• 辅助传动皮带导轮
• 正时皮带上盖2
• 正时皮带中盖3
• 正时皮带下盖4

4.暂时安装曲轴减振器1。

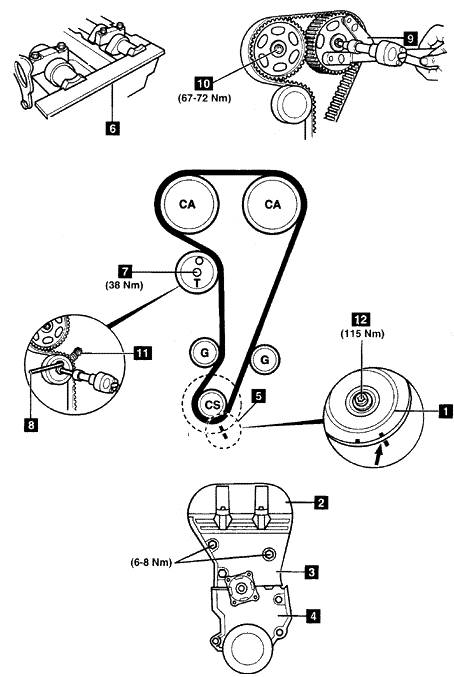

5.转动曲轴到1号气缸的上死点。确保曲轴正时标记5对齐。

6.在凸轮轴的后部安装代号为21-162的定位工具6。

  注意：如有必要：顺时针方向转动曲轴一圈。

7.松开张紧轮螺栓7。使用内六角扳手8顺时针方向转动张紧轮。轻轻地拧紧螺栓。

8.拆下：

• 曲轴减振器
• 正时皮带

安装

注意：如果事先没有安装，则应安装一个张紧轮弹簧和固定销。

1.使用工具9固定住凸轮轴链轮。工具号为15-030-A。松开螺栓10。

2.轻敲每一个凸轮轴链轮以使其从锥形体上松开。确保每一个链轮能够在凸轮轴上自由地转动。

3.检查张紧轮弹簧11的状况及安全性。

4.确保曲轴正时标记5对齐。

5.从曲轴链轮处开始，逆时针方向安装正时皮带。确保链轮之间的皮带张紧。

6.松开张紧轮螺栓7。使张紧器工作。

7.使用代号为15-030-A的工具9来固定凸轮轴链轮。拧紧螺栓10到67-72Nm。

8.拆下定位工具6。

9.暂时安装曲轴减振器1。

10.顺时针方向慢慢地转动曲轴两圈。确保曲轴正时标记5对齐。

11.拧紧张紧轮螺栓7到38Nm。

12.确保曲轴正时标记5对齐。

13.确保定位工具6能够被安装。

14.如果不能安装：重复张紧步骤。

15.按拆卸的相反顺序安装部件。

16.拧紧曲轴减振器螺栓12到115Nm。
