Probe 2.5 24V

车     型：Probe 2.5 24V

年     款：1994-1998

发动机代码：KL

拆卸

1.排干冷却液。

2.举升并支撑住汽车的前部。

3.支撑起发动机。

4.拆下：

• 右前轮
• 右侧内翼子板
• 发动机下部挡板
• 散热器软管
• 右侧发动机支座
• 辅助传动皮带
• 水泵皮带轮1
• 辅助传动皮带张紧轮和支架2
• 动力助力转向泵和支架3。不要断开软管。
• 曲轴皮带轮4
• 量油尺和油尺管
• 曲轴位置（CKP）传感器支架
• 发动机线束支架5
• 正时皮带左侧盖7
• 正时皮带右侧盖6

5.暂时安装曲轴皮带轮螺栓17。

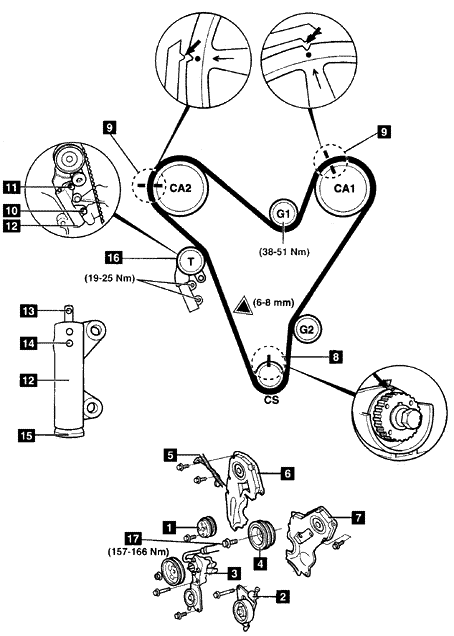

6.转动曲轴到1号气缸的上死点位置。确保正时标记8和9对齐。

7.松开自动张紧器螺栓10和11。

8.拆下螺栓10。使自动张紧器朝向皮带向里转。

9.同自动张紧器12一起拆下螺栓11。

注意：牢牢地保持住自动张紧器以防止损坏螺栓螺纹。

10.拆下：

• 导轮（G1）
• 正时皮带

安装

1.确保凸轮轴链轮上的正时标记9对齐。

2.逆时针方向转动曲轴直到曲轴链轮正时标记在曲轴箱上的正时标记前一个齿的位置。

3.检查张紧器体12是否泄漏或损坏。

4.用合适的压力慢慢地将推杆13压到张紧器体12中直到孔对齐。

5.用直径为1.6毫米的销子穿过张紧器体下部的小孔来保持住推杆。

注意：将平垫圈15放在张紧器体的下面，以防损坏其末端的塞子。压力不要超过1000千克。

6.按下面的顺序安装正时皮带：

• 曲轴链轮
• 导轮（G2）
• 凸轮轴链轮（CA1）
• 张紧轮16
• 凸轮轴链轮（CA2）

7.用拇指用力压皮带。安装导轮（G1）。拧紧螺栓到38-51Nm。

8.顺时针方向慢慢地转动曲轴一个齿。确保正时标记8对齐。

9.安装自动张紧器到气缸体上。拧紧螺栓10和11到19-25Nm。

10.从张紧器体的下部小孔中拆下销子以释放推杆。

11.顺时针方向慢慢地转动曲轴两圈到1号气缸的上死点位置。确保正时标记8和9对齐。

注意：曲轴链轮正时标记应与曲轴箱上的正时标记8对齐。如果没有对齐：重复2-11步。

12.在皮带▼处施加10千克的载荷。皮带挠度应为6-8毫米。如果不是这样：更换自动张紧器。重复步骤4-10。

13.按与拆卸相反的顺序安装部件。

14.拧紧曲轴皮带轮螺栓17到157-166Nm。

15.重新加注冷却系统。
