Courier 1.8 D 带辅助张紧器 |
|
|
| FORD

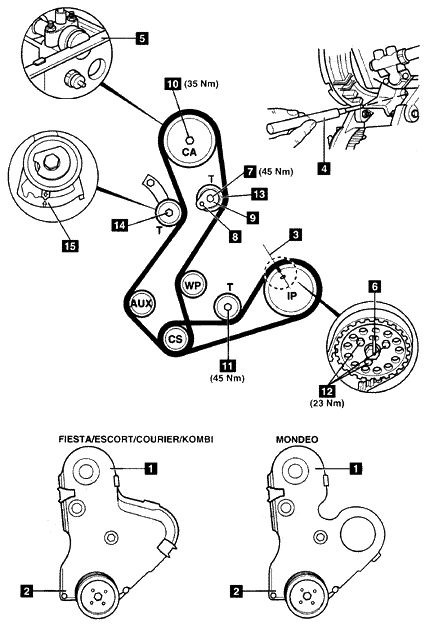

车 型：Fiesta/Van 1.8 D；Escort 1.8 D/TD；Mondeo 1.8 TD； Courier/Kombi 1.8 D 年 款：1996-2001 发动机代码：RFN，RTJ，RTK，RVA，RFK，RKD 拆卸 正时皮带 注意：只有在发动机冷机的情况下才能拆卸/安装正时皮带和喷油泵皮带（停机至少4个小时）。 1.举升并支撑住汽车的前部。 2.Mondeo：排干冷却系统。 3.拆下：
4.支撑住发动机。 5.拆下：
6.Mondeo：从水泵上断开冷却液软管。 7.拆下：
8.顺时针方向转动曲轴直到喷油泵链轮中的凹槽在11点钟位置3。 9.从气缸体上拆下塞子。在气缸体中插入正时销4。工具号为21-104。 10.顺时针方向转动曲轴直到曲轴碰到正时销而停止。 11.使用工具15-030-A固定凸轮轴链轮。松开螺栓10。 12.安装代号为21-162B的定位工具5到凸轮轴的后部。 13.锁紧喷油泵。Lucas泵/涡轮增压：插入6毫米钻头到喷油泵链轮6中。Bosch泵/非涡轮增压：在喷油泵链轮中插入正时销6。工具号为23-029。 14.松开张紧轮螺栓7。 15.逆时针方向转动张紧轮。 16.拆下正时皮带。 注意：不要重新安装旧皮带。 安装 正时皮带 注意：对于改进型正时皮带下盖，请咨询福特经销商，以防止碎片进入正时皮带驱动区。 1.检查张紧器链轮13和张紧器皮带轮14是否破裂、有碎片或其它损坏。如有必要进行更换。 2.转动张紧器链轮13和张紧器皮带轮14。检查轴承是否粗糙和有噪声。如有必要进行更换。 3.确保定位工具5安装正确。 4.确保喷油泵链轮6锁死。 5.确保曲轴箱隔壁板抵住正时销4。 6.用一个穿过正时皮带后盖小孔的冲头从锥形轴承上松开凸轮轴链轮。 注意：如果后盖上没有孔：在后盖和链轮之间插入结实的螺丝刀，并用锤子轻轻地敲后盖。 7.安装正时皮带。观察皮带上传动标记的方向。 8.在点8处使用内六角扳手，顺时针方向转动调整凸轮9到九点钟位置。拧紧张紧器螺栓。 9.使用工具15-030-A固定凸轮轴链轮。拧紧螺栓10。 10.拆下：
11.顺时针方向转动曲轴六圈直到喷油泵链轮凹槽在11点钟位置3。 12.在气缸体中插入正时销4。使用的工具为21-104。 13.顺时针方向转动曲轴直到它碰到正时销而停止。 14.松开凸轮轴链轮螺栓10。 15.将定位工具5（工具号21-162B）安装到凸轮轴的后方。 16.确保喷油泵链轮6被锁死。 17.用一个穿过正时皮带后盖小孔的冲头从锥形轴承上松开凸轮轴链轮。 注意：如果后盖上没有孔：在后盖和链轮之间插入结实的螺丝刀并用锤子轻轻地敲后盖。 18.松开张紧器螺栓7。 19.在点8处使用内六角扳手，顺时针方向转动张紧轮调整凸轮9，直到自动张紧皮带轮14上的箭头15对齐。 20.拧紧张紧器螺栓7到45Nm。 21.使用工具15-030-A固定凸轮轴链轮。拧紧螺栓10到35Nm。 22.拆下：
23.顺时针方向转动曲轴四圈直到喷油泵链轮凹槽在11点钟位置3。 24.在气缸体中插入正时销4。 25.顺时针方向转动曲轴直到它碰到正时销而停止。 26.确保定位工具5能够被插入。 27.Lucas泵/涡轮增压：确保6毫米钻头6能够被插入到喷油泵链轮中。 Bosch泵/非涡轮增压：确保正时销6能够插入到喷油泵链轮中。 28.如果工具不能被插入：请重复步骤10-27。 29.检查自动张紧轮上箭头15的偏移是否在3毫米以下。 30.按拆卸的相反顺序安装部件。 31.Mondeo：重新加注冷却系统。 拆卸 喷油泵皮带 1.像先前描述的一样拆下正时皮带。 2.确保喷油泵链轮6锁死。 3.松开张紧轮螺栓11。提升张紧器，克服弹簧压力。拧紧螺栓。 4.拆下喷油泵螺栓。 5.松开喷油泵链轮螺栓12。 安装 喷油泵皮带 1.确保曲轴箱隔壁板抵着正时销4。 2.确保喷油泵链轮6锁死。 3.安装喷油泵皮带。皮带的松弛侧必须朝向张紧轮。观察标记的传动方向。 4.松开张紧器螺栓11。使张紧器工作。拧紧螺栓到45Nm。 5.拧紧喷油泵链轮螺栓12。确保螺栓不在链轮槽孔的末端。 6.按先前描述的那样安装正时皮带。
|
|
|
|
|
