Focus 1.8 TD

车    型：Fiesta 1.8D Turbo；Focus 1.8 D Turbo；

年    款：1998-2001

发动机代码：C9DC

拆卸

1.举升并支撑住汽车的前部。

2.拆下：

• 中间冷却器盖
• 中间冷却器盖软管
• 中间冷却器
• 冷却液膨胀箱。不要断开软管。
• 气缸盖罩
• 辅助传动皮带盖
• 辅助传动皮带
• 发电机驱动轴
• 起动机电机

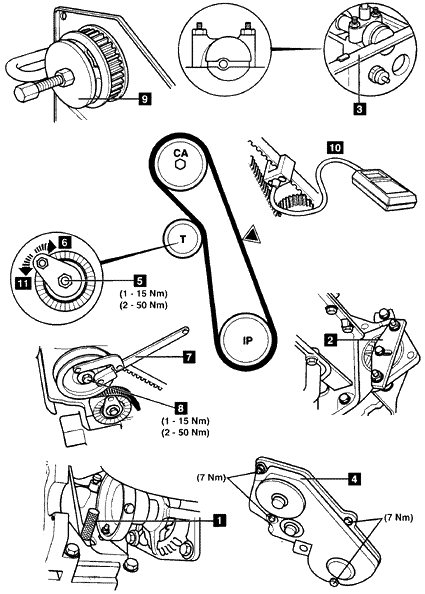

3.顺时针方向转动曲轴直到刚好在1号气缸的上死点之前。确保凸轮轴的平行槽与气缸盖边缘对齐。

4.从气缸体上拆下塞子。插入正时销1。工具号为303-193（21-104）。

5.顺时针方向转动曲轴直到它碰到正时销1而停止。

6.安装飞轮锁死工具2。工具号为303-393（21-168）。

注意：曲轴箱隔壁板必须保持靠着正时销锁止。

7.安装定位工具3到凸轮轴的后部。工具号为303-376（21-162-B）。

8.支撑住发动机。

9.拆下：

• 右侧发动机支座
• 发动机支座双头螺栓
• 正时皮带盖4

10.松开张紧器螺栓5。

11.顺时针方向转动张紧轮6，使之脱离皮带。使用内六角扳手轻轻地拧紧螺栓5。

12.使用工具7固定凸轮轴链轮。工具号为205-072（15-030-A）。

13.松开凸轮轴链轮螺栓8。

14.从锥形轴承9上松开凸轮轴链轮。工具号为303-651（21-229）。

15.确保凸轮轴链轮能够在锥形轴承上转动。

16.拆下正时皮带。

注意：不要重新安装旧皮带。

安装

1.确保曲轴在1号气缸的上死点位置。

2.确保曲轴箱隔壁板抵着正时销1。

3.确保飞轮锁死工具2安装正确。

4.确保凸轮轴被工具3锁死。

5.确保凸轮轴链轮能在锥形轴承上转动。

6.从喷油泵链轮开始，顺时针方向安装正时皮带。确保链轮之间无张紧轮侧的皮带是紧的。

7.将张力计安装在正时皮带的▼标记10处。

8.松开张紧器螺栓5。

9.逆时针方向转动张紧轮（见图中11）直到张力计显示下列读数：145-160Hz。

10.拧紧张紧轮螺栓5到15Nm（阶段1）。

11.拧紧凸轮轴链轮螺栓8到15Nm（阶段1）。

12.拆下工具1，2，3和10。

13.顺时针方向转动曲轴大约6圈。

14.在气缸体中插入正时销1。

15.顺时针方向慢慢地转动曲轴到1号气缸的上死点位置，直到曲轴箱隔壁板碰到正时销。

16.安装飞轮锁死工具2。

注意：曲轴箱隔壁板必须靠着正时销保持锁死。

17.插入定位工具3到凸轮轴的后部。

18.松开凸轮轴链轮螺栓8。

19.从锥形轴承9上松开凸轮轴链轮。工具号为303-651（21-229）。

20.用手拧紧螺栓8。确保凸轮轴链轮能够在锥形轴承上转动。

21.松开张紧器螺栓5。

22.顺时针方向（见6）转动张紧轮，使之脱离皮带。确保凸轮轴链轮能在锥形轴承上转动。

23.用手指拧紧螺栓5。

24.将张力计10安装在皮带的▼标记处。

25.逆时针方向（见11）转动张紧轮直到张力计显示下列读数：98Hz。

26.拧紧张紧轮螺栓5到50Nm。阶段2。

27.拧紧凸轮轴链轮螺栓8到50Nm。阶段2。

28.重新检查皮带张紧力：85-110Hz。如果不是：重复安装和张紧步骤。

29.拆下工具1，2，3和10。

30.安装塞子到气缸体上。拧紧力矩为24Nm。

31.按拆卸的相反顺序安装部件。
