P100 1.8 TD |
|
|
| FORD

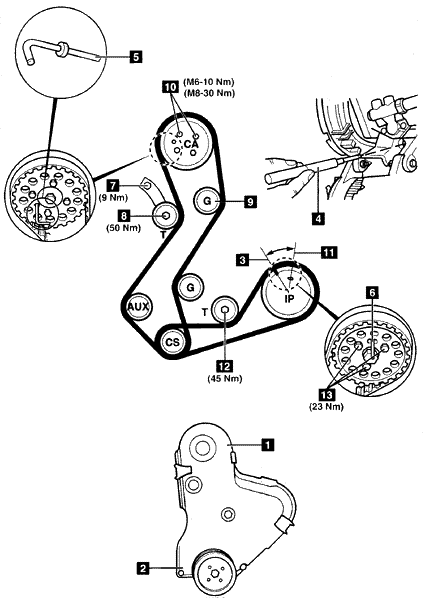

车 型：Sierra 1.8 TD；P100 1.8 TD 年 款：1988-1995 发动机代码：RFA，RFB，RFL 拆卸 正时皮带 注意：只有在发动机冷机的情况下才能拆卸/安装正时皮带和喷油泵皮带（停机至少4个小时）。 1.拆卸：
2.顺时针转动曲轴直到喷油泵链轮中的开槽位于11点钟位置，见3。 3.从气缸体上拆下塞子。在气缸体4中插入正时销。工具号为21-104。 4.顺时针转动曲轴直到它抵住正时销。 5.在凸轮轴链轮5中插入正时销。工具号23-019。 6.在喷油泵链轮6中插入6毫米钻头。 7.松开张紧器六角头螺栓7和Torx螺栓8。 8.将张紧器从皮带上移开。拧紧螺栓8。 9.拆下正时皮带。 注意：不要重新安装旧皮带。 安装 正时皮带 注意：对于改进型正时皮带下盖，请咨询福特经销商，以防止碎片进入正时皮带驱动区。 1.检查张紧轮和导轮是否破裂、有碎片或有其它损坏。如有必要进行更换。 注意：如果导轮9是塑料的，应用钢质链轮7053802和螺栓6701537来代替。 2.旋转张紧轮和导轮/链轮。检查轴承是否粗糙和有噪声。如有必要进行更换。 注意：如果张紧器螺栓8有半圆头，检查是否有用凿子或自锁扳手拆卸的迹象。如果有，安装一个新的螺栓和张紧器。 3.确保正时销在链轮5中安装正确。工具号23-019。 4.确保6毫米钻头在喷油泵链轮6中安装正确。 5.确保曲拐抵住正时销4。工具号21-104。 6.安装正时皮带。皮带松弛侧必须朝向张紧器。注意皮带上转动标记的方向。 7.松开凸轮轴链轮螺栓10。 8.松开喷油泵链轮螺栓13。 9.松开张紧器螺栓1/2圈。使张紧器工作。 10.拧紧凸轮轴链轮螺栓10。 11.拧紧喷油泵链轮螺栓13。 注意：确保螺栓不再链轮上的槽孔中。 12.拧紧张紧器螺栓7和8。 13.拆下正时销和钻头，见4、5、6。顺时针方向转动曲轴来暖。确保喷油泵链轮槽口在12点钟位置（11）。 14.逆时针方向旋转曲轴直到喷油泵链轮槽口在11点钟位置（3）。 15.在气缸体4中插入正时销。工具号21-104。顺时针方向旋转曲轴，直到它抵住正时销。 16.在凸轮轴链轮5中插入正时销。工具号23-019。 17.在喷油泵链轮6中插入6毫米钻头。 18.松开凸轮轴链轮螺栓10。 19.松开喷油泵链轮螺栓13。 20.松开张紧器螺栓7和8。 21.将张紧器用力压向皮带然后释放。拧紧张紧器螺栓7、8到规范扭矩。 22.拧紧凸轮轴链轮螺栓10到规范扭矩。 23.拧紧喷油泵链轮螺栓13到规范扭矩。 24.拆下正时销和钻头（4、5、6）4。 25.按照与拆卸相反的顺序安装部件。 拆卸 喷油泵皮带 1.像先前描述的一样拆下正时皮带。 2.确保6毫米钻头在喷油泵链轮6中安装正确。 3.松开张紧器螺栓12。提升张紧器，克服弹簧压力。拧紧螺栓。 4.拆下喷油泵螺栓。 5.松开喷油泵链轮螺栓13。 安装 喷油泵皮带 1.确保曲拐抵住正时销4。 2.确保正时销在喷油泵链轮6中安装正确。 3.安装喷油泵皮带。皮带的松弛侧必须朝向张紧器。观察标记的传动方向。 4.松开张紧器螺栓12。使张紧器工作。将螺栓拧紧至45Nm。 5.拧紧喷油泵链轮螺栓13。确保螺栓不在链轮槽孔的末端。 6.按先前描述的那样安装正时皮带。
|
|
|
|
|
