Galaxy 1.9 TDI

车    型：Galaxy 1.9 TDI

年    款：1997-2000

发动机代码：AFN

拆卸

1.拆下：

• 前照灯罩
• 隔板盖
• 空气滤清器
• 发动机盖

2.断开：

• 质量空气流量（MAF）传感器多针插头
• 质量空气流量（MAF）传感器进气软管
• 废气再循环（EGR）电磁阀软管
• 油压开关（蓝色和黄色）

3.支撑住发动机。

4.拆下发动机支座。

5.举升并支撑住发动机。

6.拆下：

• 发动机下部挡板
• 动力助力转向泵软管支座
• 发动机转矩输出支架
• 辅助传动皮带

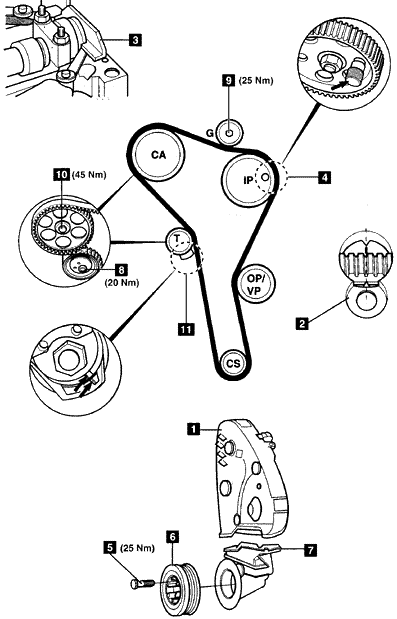

• 正时皮带上盖1

7.转动曲轴到1号气缸的上死点位置2。

8.安装定位工具3到凸轮轴的后部。工具号21-105。

9.使用测隙规将凸轮轴保持在中间位置。

10.拆下：

• 曲轴皮带轮螺栓5
• 曲轴皮带轮6
• 水泵皮带轮
• 正时皮带下盖7

11.使用工具23-047锁住喷油泵链轮4。

12.拆下导轮9。

13.松开张紧器螺母8。

14.逆时针方向转动张紧器使之从皮带上移开。

15.轻轻地拧紧螺母8。

16.拆下正时皮带。

注意：在皮带上标记传动方向。

安装

1.确保飞轮正时标记2对齐。

2.确保凸轮轴定位工具3安装正确。

3.确保锁紧销被正确地安装在喷油泵链轮4中。

4.使用工具15-030A固定凸轮轴链轮。将凸轮轴链轮螺栓10松开半圈。

5.使用一个穿过正时皮带后盖小孔的冲头，从锥形轴承上松开凸轮轴链轮。

6.从曲轴链轮开始，逆时针方向安装正时皮带。确保链轮之间的皮带是紧的。

7.安装导轮9。

8.拧紧螺栓9到25Nm。

9.从喷油泵链轮4上拆下锁紧销。

10.松开张紧器螺母8。

11.使用弹簧卡钳，顺时针方向转动自动张紧轮直到开槽与张紧器上的升起标记对齐。见11。

12.拧紧张紧器螺母8到20Nm。

13.确保飞轮正时标记2对齐。

14.拧紧凸轮轴链轮螺栓10到45Nm。

15.拆下凸轮轴定位工具3。

16.顺时针方向转动曲轴直到正时标记2对齐。

17.确保凸轮轴定位工具3能够被插入。

18.确保锁紧销能被插入到喷油泵链轮4中。

19.用拇指用力压皮带。张紧器标记应该不再对齐（见11）。

20.释放皮带上的拇指压力。张紧器标记应该重新对齐。如果不对齐，请重复张紧步骤。

21.安装正时皮带下盖7。

22.安装曲轴皮带轮6。

23.拧紧曲轴皮带轮螺栓5到25Nm。

24.按拆卸的相反顺序安装部件。
