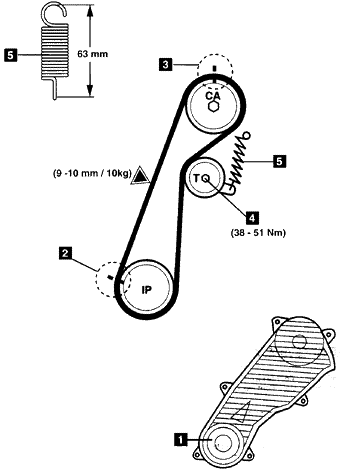

Ranger 2.5 D/TD

车     型：Ranger 2.5D/TD

年     款：1999-2001

发动机代码：WL，WL-T

拆卸

1.拆下正时皮带盖1。

2.顺时针方向转动曲轴到设定位置。

3.确保正时标记2和3对齐。

4.松开张紧器螺栓4。

5.拆下张紧器弹簧5。

6.将张紧轮从皮带上移开。轻轻地拧紧螺栓4。

7.拆下正时皮带。

安装

1.检查张紧器弹簧的自由长度是否为63毫米。如有必要，更换弹簧5。

2.确保正时标记2和3对齐。

3.从喷油泵链轮开始，顺时针方向安装正时皮带。确保链轮之间无张紧轮侧的皮带拉紧。

4.松开张紧器螺栓4。

5.顶着皮带轻轻地推动张紧轮。

6.安装张紧器弹簧5。

7.轻轻地拧紧张紧器螺栓4。

8.顺时针方向慢慢地转动凸轮轴两圈。

9.确保正时标记2和3对齐。

10.松开张紧器螺栓4。

11.使张紧器工作。

12.拧紧张紧器螺栓4到38-51Nm。

13.顺时针方向慢慢地转动曲轴。

14.确保正时标记2和3对齐。

15.在皮带的

FORD

车    型：Transit 2.5DI/Turbo

年    款：1983-1994

发动机代码：EAB，4AB，4BC，4CA，4CC，

            4DA，4EA，4FA，4GA，

拆卸

1.拆下

• 发动机下部挡板。
• 散热器格栅。
• 散热器。
• 辅助驱动皮带。
• 冷却风扇。
• 粘性联轴器（在1986年款之前：左旋螺纹。从1986年款开始：右旋螺纹）。
• 冷却风扇皮带轮。
• 曲轴皮带轮螺栓橡胶盖1。
• 正时皮带盖2。

2.转动曲轴直到飞轮正时销3能被插入。使用的工具号为23-020。

3.在喷油泵链轮中插入正时销4。使用的工具号为23-019。

4.在凸轮轴链轮中插入正时销5。使用的工具号为21-123。

5.松开张紧器螺栓6。从皮带上移开张紧器。拧紧夹子螺栓。

6.拆下正时皮带。

  注意：不要重新安装旧皮带。当正时皮带已经被松开或拆下时，它

  必须被更换一次。

安装

1.确保所有的正时销3，4和5安装正确。

2.从曲轴链轮开始，顺时针方向安装正时皮带。

3.拆下所有的正时销3，4和5。

4.松开张紧器螺栓6。让张紧器工作。拧紧螺栓。

5.顺时针方向转动曲轴两圈。插入所有的正时销3，4和5。

6.如果正时销不能被插入到喷油泵链轮中：松开螺栓7。转动链轮直到正

  时销能被插入。

7.轻轻地拧紧螺栓7。拆下正时销。完全拧紧螺栓。

8.顺时针方向转动曲轴两圈。确保所有的正时销能够被插入。

9.拆下正时销。顺时针方向转动曲轴130°。

10.松开张紧器螺栓6。在皮带的▲处压下几次。

11.拧紧张紧器螺栓6。

12.检查并调整喷油泵正时。

13.按拆卸的相反顺序安装部件。

14.重新加注冷却系统。

插入图339。

FORD

车    型：Galaxy 1.9 TDI；

年    款：1997-2000

发动机代码：AFN

拆卸

1.拆下：

• 头灯盖。
• 隔板盖。
• 空气滤清器。
• 发动机盖。

2.断开：

• 质量空气流量（MAF）传感器多针插头。
• 质量空气流量（MAF）传感器进气软管。
• 废气再循环（EGR）电磁阀软管。
• 油压开关（蓝色和黄色）。

3.支撑住发动机。

4.拆下发动机支座。

5.升起并支撑住发动机。

6.拆下：

• 发动机下部挡板。
• 动力助力转向泵软管支座。
• 发动机转矩输出支架。
• 辅助驱动皮带。
• 正时皮带上盖1。

7.转动曲轴到1号气缸的上死点位置2。

8.安装代号为3的固定工具21-105到凸轮轴的后部。

9.使用测隙规将凸轮轴保持在中间位置。

10.拆下：

• 曲轴皮带轮螺栓5。
• 曲轴皮带轮6。
• 水泵皮带轮。
• 正时皮带下盖7。

11.使用代号为23-047的工具锁住喷油泵链轮4。

12.拆下导轮9。

13.松开张紧器螺母8。

14.逆时针方向将张紧器从皮带上移开。

15.轻轻地拧紧螺母8。

16.拆下正时皮带。

   注意：标记皮带的转动方向。

安装

1.确保飞轮正时标记2对齐。

2.确保凸轮轴固定工具3安装正确。

3.确保锁紧销被正确地安装在喷油泵链轮4中。

4.使用代号为15-030A的工具保持住凸轮轴链轮。松开凸轮轴链轮螺栓10  半圈。

5.使用一个通过正时皮带后盖的小孔的钻头，从锥形轴承上松开凸轮轴

  链轮。

6.从曲轴链轮开始，逆时针方向安装正时皮带。确保链轮之间的皮带是

  紧的。

7.安装导轮9。

8.拧紧螺栓9到25Nm。

9.从喷油泵链轮4上拆下锁紧销。

10.松开张紧器螺母8。

11.使用挡圈钳，顺时针方向转动自动张紧轮直到张紧器上的凹槽和升起

   标记相对齐（见11）。

12.拧紧张紧器螺母8到20Nm。

13.确保飞轮正时标记2对齐。

14.拧紧凸轮轴链轮螺栓10到45Nm。

15.拆下凸轮轴固定工具3。

16.顺时针方向转动曲轴直到正时标记2对齐。

17.确保凸轮轴固定工具3能够被插入。

18.确保锁紧销能被插入到喷油泵链轮4中。

19.施加固定的拇指压力到皮带上。张紧器标记应该不再对齐（见11）。

20.不再施加拇指压力到皮带上。张紧器标记应该重新对齐。如果不对齐，请重复张紧步骤。

21.安装正时皮带下盖7。

22.安装曲轴皮带轮6。

23.拧紧曲轴皮带轮螺栓5到25Nm。

24.按拆卸的相反顺序安装部件。

插入图335。

FORD

车    型：Ranger 2.5D/TD

年    款：1999-2001

发动机代码：WL，WL-T

拆卸

1.拆下正时皮带盖1。

2.顺时针方向转动曲轴到设定位置。

3.确保正时标记2和3对齐。

4.松开张紧器螺栓4。

5.拆下张紧器弹簧5。

6.将张紧轮从皮带上移开。轻轻地拧紧螺栓4。

7.拆下正时皮带。

安装

1.检查张紧器弹簧的自由长度是否为63毫米。如果需要更换弹簧。

2.确保正时标记2和3的对齐。

3.从喷油泵链轮开始，顺时针方向安装正时皮带。确保在非张紧侧的链轮

  之间的皮带是紧的。

4.松开张紧器螺栓4。

5.顶着皮带轻轻地推动张紧轮。

6.安装张紧器弹簧5。

7.轻轻地拧紧张紧器螺栓4。

8.顺时针方向慢慢地转动凸轮轴两圈。

9.确保正时标记2和3对齐。

10.松开张紧器螺栓4。

11.让张紧器工作。

12.拧紧张紧器螺栓4。拧紧力矩：38-51Nm。

13.顺时针方向慢慢地转动曲轴。

14.确保正时标记2和3对齐。

15.在皮带的▼标记处施加10千克的载荷。皮带挠度应为9-10毫米。

16.按拆卸的相反顺序安装部件。
