Transit 2.5 DI/Turbo

车     型：Transit 2.5DI/Turbo

年     款：1983-1994

发动机代码：EAB，4AB，4BC，4CA，4CC，4DA，4EA，4FA，4GA

拆卸

1.拆下

• 发动机下部挡板
• 散热器格栅
• 散热器
• 辅助传动皮带
• 冷却风扇
• 粘性联轴器（1986年之前车型：左旋螺纹。1986年开始的车型：右旋螺纹）
• 冷却风扇皮带轮

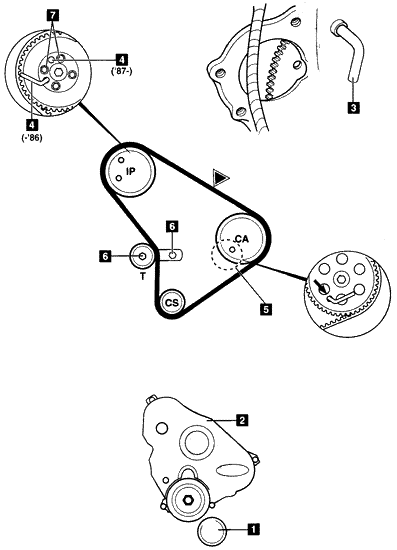

• 曲轴皮带轮螺栓橡皮帽1
• 正时皮带盖2

2.转动曲轴直到飞轮正时销3能被插入。使用的工具号为23-020。

3.在喷油泵链轮中插入正时销4。使用的工具号为23-019。

4.在凸轮轴链轮中插入正时销5。使用的工具号为21-123。

5.松开张紧器螺栓6。从皮带上移开张紧器。拧紧夹子螺栓。

6.拆下正时皮带。

注意：不要重新安装旧皮带。正时皮带已经被松开或拆下时，必须更换一次。

安装

1.确保所有的正时销3，4和5安装正确。

2.从曲轴链轮开始，顺时针方向安装正时皮带。

3.拆下所有的正时销3，4和5。

4.松开张紧器螺栓6。使张紧器工作。拧紧螺栓。

5.顺时针方向转动曲轴两圈。插入所有的正时销3，4和5。

6.如果正时销不能被插入到喷油泵链轮中：松开螺栓7。转动链轮直到正时销能被插入。

7.轻轻地拧紧螺栓7。拆下正时销。完全拧紧螺栓。

8.顺时针方向转动曲轴两圈。确保所有的正时销能够被插入。

9.拆下正时销。顺时针方向转动曲轴130°。

10.松开张紧器螺栓6。在皮带的▼标记处向下压几次。

11.拧紧张紧器螺栓6。

12.检查并调整喷油泵正时。

13.按拆卸的相反顺序安装部件。

14.重新加注冷却系统。
