Transit 2.5 DI/Turbo/ TCI

车     型：Transit 2.5 DI/Turbo；Transit 2.5 TCI；Flareside 2.5 D

年     款：1995-2001

发动机代码：4EB，4EC，4ED，4FB，4FC，4FD，4GA，4GB，4GC，4GD，4GE，4HB，4HC

拆卸

1.排干冷却液。

2.拆下：

• 发动机下部挡板
• 散热器格栅
• 散热器
• 辅助传动皮带（标记Poly-V皮带的传动方向）。
• 冷却风扇
• 粘性联轴器
• 冷却风扇皮带轮
• 曲轴皮带轮螺栓橡皮帽1
• 燃油滤清器（涡轮增压）
• 曲轴位置（CKP）传感器和垫片（如果安装）
• 正时皮带盖2

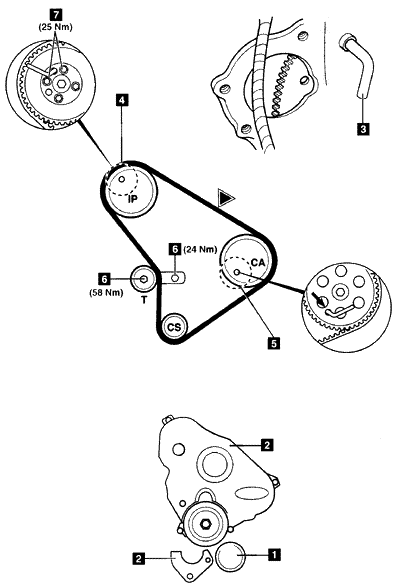

3.转动曲轴直到飞轮正时销3能被插入。使用的工具号为23-020。

4.在喷油泵链轮中插入正时销4。使用的工具号为23-019或23-029。

5.在凸轮轴链轮中插入正时销5。使用的工具号为21-123。

6.松开喷油泵链轮螺栓7。

7.松开张紧器螺栓6。从皮带上移开张紧器。拧紧夹子螺栓。

8.拆下正时皮带。

9.拆下张紧轮。检查张紧轮是否能平滑的工作。

10.用少量的油涂抹张紧器支架和气缸体的接触面。

11.安装：

• 张紧轮。

注意：不要重新安装旧皮带。正时皮带已经被松开或拆下时，必须更换一次。

安装

1.确保所有的正时销3，4和5被正确地安装。

2.从曲轴链轮开始，逆时针方向安装正时皮带。

3.观察皮带上的标记的转动方向。

4.如有必要：轻轻地转动喷油泵链轮以啮合正时皮带齿。

5.松开张紧器夹的固定螺栓。使张紧器工作。

6.拧紧张紧器螺栓6。

7.拧紧喷油泵链轮螺栓7到25Nm。

8.拆下所有的正时销3，4和5。

9.顺时针方向转动曲轴一圈，然后再转动315°。

10.松开张紧器螺栓6。在皮带的▼标记处用拇指压。使张紧器工作。

11.释放皮带上的拇指压力。

12.拧紧张紧器螺栓6到规定扭矩。

13.顺时针方向转动曲轴45°直到飞轮正时销3能被插入。

14.在喷油泵中插入正时销4。使用的工具号为23-019或23-029。

15.在凸轮轴链轮中插入正时销5。使用的工具号为21-123。

16.如果正时销不能被插入到喷油泵链轮中：松开螺栓7。转动链轮直到正时销能被插入。拧紧螺栓7到25Nm。

17.拆下所有的正时销3，4和5。

18.检查并调整喷油泵正时。

19.按拆卸的相反顺序安装部件。

20.确保Poly-V皮带的转动方向正确。

21.重新加注冷却系统。
