进口汽车>>正时皮带拆装及正时图>>本田 |
Civic 1.2/1.3/1.4/1.5/1.6 |
|
HONDA
车 型:Civic 1.2/1.3/1.4/1.5/1.6;Shuttle 1.4/1.5;Civic CRX 1.5/1.6; Concerto 1.4/1.5/1.6 SOHC;Prelude 2.0 SOHC 年 款:1988-1997 发动机代码:B20A3/4,D12/13B,D14A/1/2/5,D15B/1/2/3/4/7,D16A6/7, D16Z1/2,D16Z6 拆卸 注意:曲轴转动的正常方向是逆时针。 1.拆下:

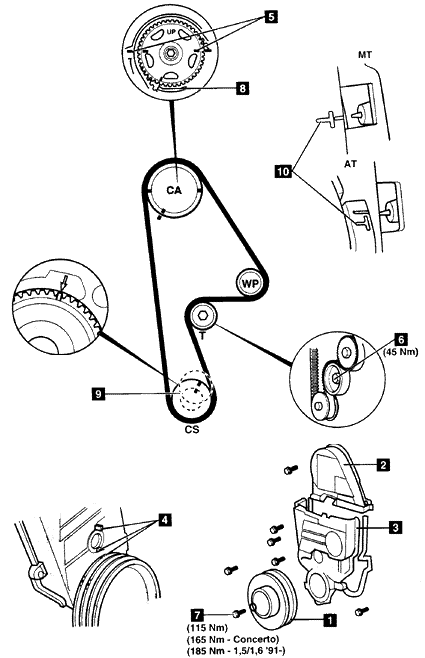

2.暂时安装曲轴皮带轮1。 3.逆时针方向转动曲轴到1号气缸的上死点位置,见4和9。确保凸轮轴链轮正时标记和气缸盖表面的标记对齐,见5。 注意:B20A3/4-对齐飞轮正时标记10。D16A/D16Z-对齐凸轮轴链轮正时标记8。 4.拆下曲轴皮带轮1。 5.确保曲轴链轮正时标记9对齐。 6.松开张紧器螺栓6。从皮带上移开张紧器并稍微地拧紧螺栓。 7.拆下正时皮带。 安装 1.确保正时标记9和5或8对齐。 2.安装正时皮带。 3.松开再拧紧张紧器螺栓6。 4.逆时针方向转动曲轴六圈。确保正时标记9和5或8对齐。 5.松开张紧器螺栓6。 6.逆时针方向转动曲轴,直到凸轮轴链轮转过三个齿。 7.拧紧张紧器螺栓6到45Nm。 8.逆时针方向转动曲轴接近两圈,以达到上死点位置。确保正时标记9和5或8对齐。 9.按拆卸的相反顺序安装部件。 注意:确保曲轴皮带轮螺栓垫圈的非斜面边朝向皮带轮。 10.拧紧曲轴皮带轮螺栓7到115 Nm。Concerto:165 Nm。 注意:1.5/1.6 1991年以后的车型:拧紧螺栓到185 Nm。
|
|
|
