进口汽车>>正时皮带拆装及正时图>>本田 |
Accord 1.6 |
|
HONDA

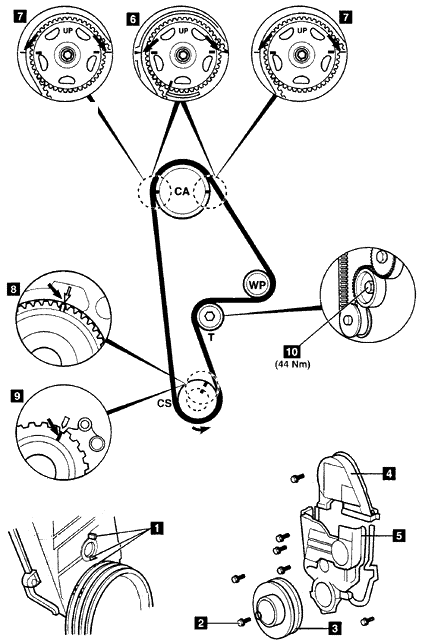

车 型:Civic 1.4;Civic 1.5 VTEC;Civic 1.6;Civic 1.6 VTEC; Civic Coupe 1.6;CRX 1.6;Accord 1.6;HR-V;Logo 年 款:1996-2001 发动机代码:D13B7,D14A3,D14A4,D14A7,D14A8,D15Z6,D15Z8 D16B2,D16B6,D16W1,D16W2,D16Y5,D16Y7,D16Y8 拆卸 注意:曲轴转动的正常方向是逆时针。 1.举升并支撑汽车的前部。 2.拆下:
3.支撑发动机。 4.拆下:
5.转动曲轴到1号气缸的上死点位置。确保正时标记1对齐。 6.拆下:
7.确保凸轮轴链轮正时标记与下列标记对齐:
8.确保凸轮轴链轮的‘UP’标记在顶部。 9.确保曲轴链轮正时标记对齐:
10.松开张紧轮螺栓10。从皮带上移开张紧器并稍微拧紧螺栓。 11.拆下正时皮带。 安装 1.检查水泵的工作情况。 2.确保曲轴链轮正时标记8或9对齐。 3.确保凸轮轴链轮正时标记6或7对齐。 4.确保凸轮轴链轮的‘UP’标记在顶部。 5.从曲轴链轮开始,逆时针方向安装正时皮带。 6.确保链轮之间无张紧轮一侧的皮带拉紧。 7.松开再拧紧张紧器螺栓10。 8.逆时针方向转动曲轴六圈。确保曲轴链轮正时标记8或9对齐。 9.确保凸轮轴链轮正时标记6或7对齐。 10.松开张紧器螺栓10。 11.逆时针方向转动曲轴,直到凸轮轴链轮转过3个齿。 12.拧紧张紧器螺栓10到44 Nm。 13.逆时针方向转动曲轴直到正时标记6或7和8或9对齐。 14.按拆卸的相反顺序安装部件。 15.拧紧曲轴皮带轮螺栓2:
|
|
|
