Civic 1.5i V-TEC |
|
HONDA

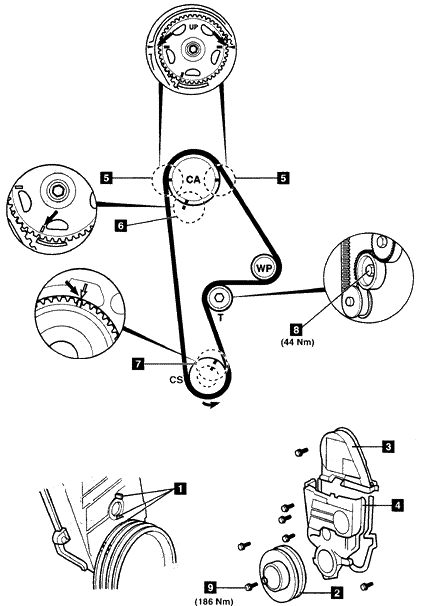

车 型:Civic 1.5 VT/V-TEC;Civic 1.6 SOHC/V-TEC; 年 款:1991-1998 发动机代码:D15Z1,D15Z3,D16Y3,D16Y2 拆卸 注意:曲轴转动的正常方向是逆时针。 1.转动曲轴到1号气缸的上死点位置。确保正时标记1对齐。 2.支撑发动机。 3.拆下:
4.确保凸轮轴链轮正时标记和气缸盖上的“箭头标记”5(1.5发动机)或指示器6(1.6发动机)对齐。 5.确保曲轴链轮正时标记7对齐。 6.松开张紧器螺栓8。从皮带上移开张紧器并轻轻地拧紧螺栓。 7.拆下正时皮带。 安装 1.确保曲轴链轮正时标记7对齐。 2.确保相关的凸轮轴链轮正时标记5或6对齐。 3.从曲轴链轮开始,逆时针方向安装正时皮带。确保链轮之间无张紧轮一侧的皮带拉紧。 4.松开并拧紧张紧器螺栓8。 5.逆时针方向转动曲轴六圈。确保曲轴链轮正时标记7对齐。 6.确保相关的凸轮轴链轮正时标记5或6对齐。 7.松开张紧器螺栓8。 8.逆时针方向转动曲轴,直到凸轮轴链轮转过3个齿。 9.拧紧张紧器螺栓8到44 Nm。 10.逆时针方向转动曲轴到上死点位置。确保正时标记7和5或6对齐。 11.按拆卸的相反顺序安装部件。 注意:确保曲轴链轮导向垫圈的凸面一侧朝向皮带。 12.拧紧曲轴皮带轮螺栓9到186 Nm。 |
|
|
