Civic 1.6i DOHC V-TEC

车    型：Civic 1.6i VTEC；Civic 1.8i VTEC

年    款：1996-2000

发动机代码：B16A2，B18C4

拆卸

注意：曲轴转动的正常方向是逆时针方向。

1.拆下：

• 左侧前轮罩拱衬板
• 辅助传动皮带
• 动力助力转向泵。不要断开软管。

2.支撑发动机。

3.拆下：

• 左侧发动机支座
• 动力助力转向泵下支架
• 气缸盖罩
• 正时皮带中盖4

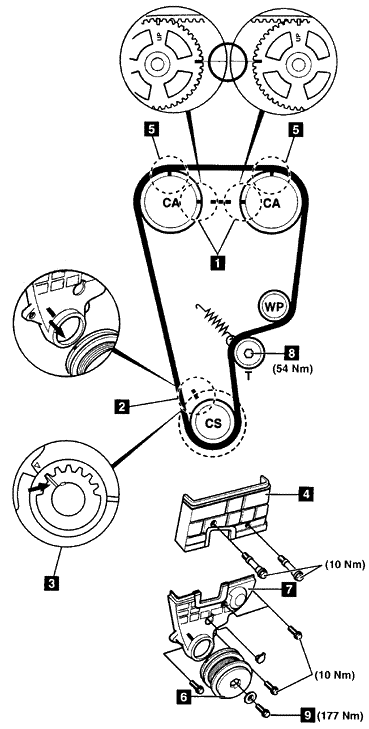

4.转动曲轴到1号气缸的上死点位置。确保正时标记1和2对齐。

5.确保‘UP’标记在凸轮轴链轮的顶部，见5。

6.拆下：

• 曲轴皮带轮6
• 正时皮带下盖7

7.松开张紧器螺栓8。从皮带上移开张紧器并拧紧螺栓。

8.拆下正时皮带。

安装

1.检查水泵的情况。

2.确保正时标记1和3对齐。

3.确保凸轮轴链轮的‘UP’标记在顶部，见5。

4.从曲轴链轮开始，逆时针方向安装正时皮带。

5.松开再拧紧张紧器螺栓8。

6.逆时针方向转动曲轴六圈。确保曲轴链轮正时标记3对齐。

7.松开张紧器螺栓8。

8.逆时针方向转动曲轴，直到凸轮轴链轮转过三个齿。

9.拧紧张紧器螺栓8到54 Nm。

10.逆时针方向转动曲轴大约两圈。确保正时标记1，3和5对齐。

11.按拆卸的相反顺序安装部件。

12.拧紧曲轴皮带轮螺栓9到177 Nm。
