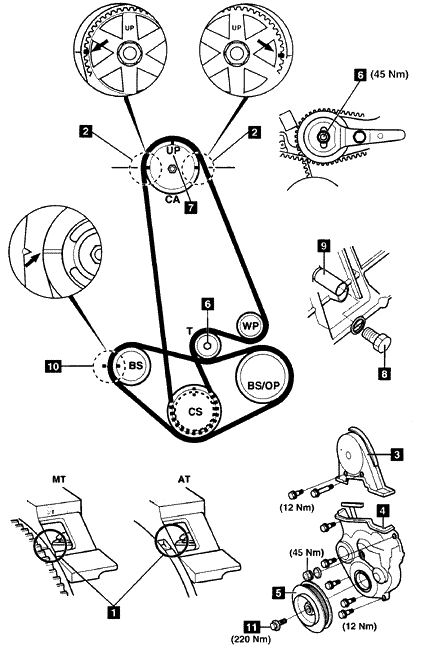

车 型:Accord 1.8/2.0/2.2;Prelude 2.0 年 款:1990-1996 发动机代码:F18A,F20A,F22A 拆卸 注意:曲轴转动的正常方向是逆时针方向。在拆下正时皮带之前必须拆下平衡轴皮带。 1.转动曲轴到1号气缸的上死点位置。确保飞轮正时标记1对齐。 2.拆下:
4.压下平衡轴皮带张紧器弹簧。拆下平衡轴皮带。 5.压下正时皮带张紧器弹簧。拆下正时皮带。 安装 1.确保飞轮正时标记1对齐。 2.确保凸轮轴链轮上的‘UP’标记7在顶部。确保凸轮轴链轮正时标记与气缸盖表面对齐,见2。 3.安装新的正时皮带。 4.对齐前平衡轴正时标记10。 5.拆下塞子8。插入后平衡轴锁止销9。工具号为07LAG-PT20100。转动平衡轴直到锁止销安装在轴孔中。 6.安装新的平衡轴皮带。 7.安装:
8.拆下锁止销9。安装塞子8。 9.松开调整螺母6。 10.确保飞轮正时标记1对齐。逆时针方向转动曲轴3个齿以张紧正时皮带和平衡轴皮带。 11.拧紧调整螺母6到45 Nm。 12.按拆卸的相反顺序安装部件。 13.拧紧曲轴皮带轮螺栓11到220 Nm。 |
|
|
