进口汽车>>正时皮带拆装及正时图>>本田 |
Accord 2.0 16V |
|
HONDA
车 型:Accord 2.0 16V;Prelude 2.0 16V 年 款:1987-1992 发动机代码:B20A5,B20A7 拆卸 注意:曲轴转动的正常方向是逆时针方向。 1.拆下:
2.断开:
3.拆下:

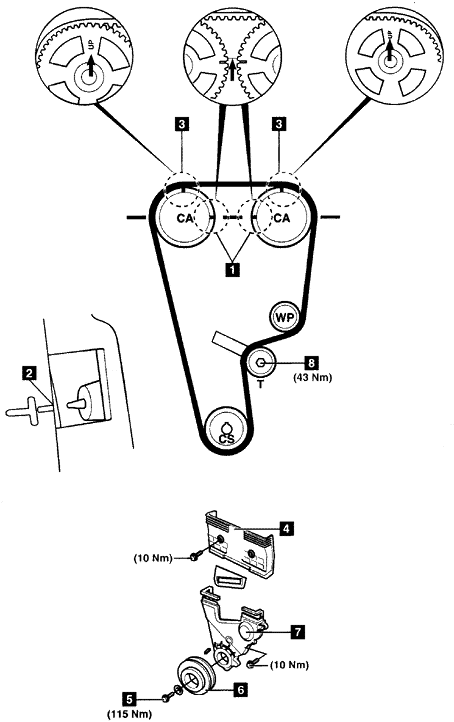

4.转动曲轴到1号气缸的上死点位置。确保正时标记1和2对齐。 5.确保凸轮轴链轮上的‘UP’标记3在顶部。 6.挂挡(手动变速器)或选择P挡(自动变速器)。 7.拆下:
8.将锁止销推入前凸轮轴壳体和凸轮轴中以保持它们在上死点位置。工具号为07744-0010400。 9.松开张紧器螺栓8。压紧弹簧推动张紧器并拧紧螺栓。 10.拆下正时皮带。 安装 1.确保正时标记1和2对齐。 2.确保凸轮轴位于正确位置。确保凸轮轴上的‘UP’标记3在顶部。确保凸轮轴链轮上的正时标记与上气缸盖表面对齐。 3.安装新的正时皮带。 4.松开张紧器螺栓8。 5.拆下锁止销。 6.逆时针方向转动曲轴1/4圈以张紧皮带。 7.拧紧张紧器螺栓8到43 Nm。 8.按拆卸的相反顺序安装部件。 9.拧紧曲轴皮带轮螺栓5到115 Nm。 |
|
|
