Prelude 2.3 DOHC

车     型：Accord 2.3i；Prelude 2.3i

年     款：1992-1996

发动机代码：H23A2，H23A3

拆卸

注意：曲轴转动的正常方向是逆时针方向。在拆下正时皮带之前必须拆下平衡轴皮带。

1.支撑住发动机。

2.拆下：

• 下防溅挡板
• 辅助驱动皮带
• 动力助力转向泵（不断开软管）
• 气缸盖罩
• 上正时皮带盖1
• 左侧发动机支座
• 量油尺和油尺套管
• 调节螺母的橡胶密封圈2（不松开螺母）
• 曲轴皮带轮3
• 下正时皮带盖4

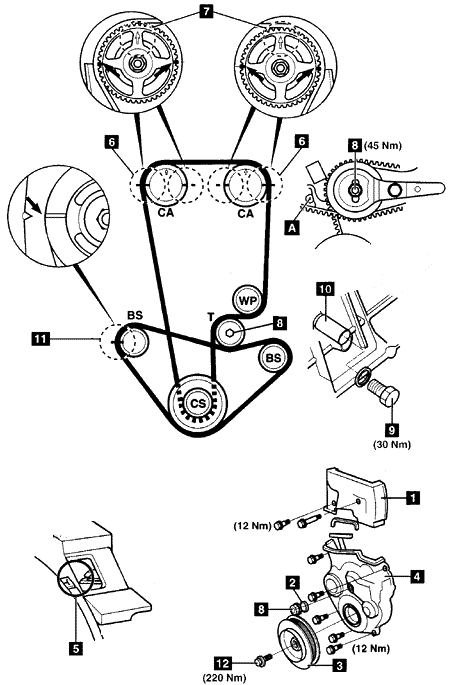

3.暂时安装曲轴皮带轮。逆时针方向转动曲轴到1号气缸的上死点位置。确保飞轮正时标记和凸轮轴链轮正时标记5、6对齐。确保凸轮轴链轮上的‘UP’标记在顶部，见7。

4.在A处安装6毫米螺栓以锁死张紧器臂。

5.松开张紧器螺母8。从皮带上移开张紧器并轻轻地拧紧螺母。

6.拆下平衡轴皮带。

7.松开6毫米螺栓A。松开张紧器螺母8。从皮带上移开张紧器并轻轻地拧紧螺母。

8.拆下：

• 曲轴皮带轮3
• 正时皮带

安装

1.确保正时标记5、6对齐。

2.从曲轴链轮开始，顺时针方向安装正时皮带。确保链轮之间的皮带张紧。

3.确保6毫米螺栓A拧松。

4.松开张紧器螺母8并拧紧到45Nm。

5.暂时安装曲轴皮带轮。逆时针方向慢慢地转动曲轴直到凸轮轴链轮上有三个齿转过正时标记6。

6.松开张紧器螺母8并拧紧到45Nm。

7.逆时针方向转动曲轴到1号气缸的上死点位置。确保正时标记5、6对齐。

8.拧紧6毫米螺栓A以锁止张紧器臂。

9.拆下塞子9。插入平衡轴锁止销10。工具号为07LAG-PT20100。转动后平衡轴链轮直到锁止销位于轴孔中。

10.对齐前平衡轴正时标记11。

11.拆下曲轴皮带轮。

12.安装平衡轴皮带。

13.松开张紧器螺母8。

14.拆下平衡轴锁止销10。安装塞子并拧紧到30Nm。

15.安装曲轴皮带轮。逆时针方向转动曲轴一圈。

16.将张紧器螺母8拧紧至45Nm。

17.拆下6毫米螺栓A。

18.按拆卸的相反顺序安装部件。

19.将少量机油涂在曲轴皮带轮螺栓12的螺纹和结合表面上。拧紧力矩：220Nm。
