Prelude 2.0 SOHC

车      型：Prelude 2.0

年      款：1997-2001

发动机代码：F20A4

拆卸

注意：曲轴转动的正常方向是逆时针方向。

注意：在拆下正时皮带之前必须拆下平衡轴皮带。

1.支撑发动机。

2.拆下：

• 左防溅挡板。
• 辅助驱动皮带
• 动力助力转向泵(不断开软管)
• 气缸盖罩
• 上正时皮带盖1。
• 左侧发动机支座
• 量油尺和油尺套管
• 调节螺母2的橡胶密封圈（不要松开螺母）

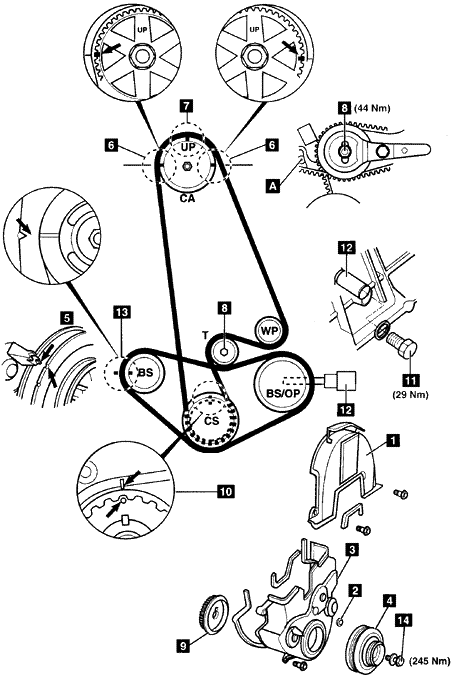

3.转动曲轴到1号气缸的上死点位置。确保飞轮正时标记5、6对齐。

4.确保凸轮轴链轮的‘UP’标记在顶部，见7。

5.拆下：

• 曲轴皮带轮4
• 下正时皮带盖3

6.安装A处的6毫米螺栓以锁紧张紧器臂。

7.松开张紧器螺母8。

8.从皮带上移开张紧器。轻轻地拧紧螺母。

9.拆下平衡轴皮带。

10.松开A处的6毫米螺栓。

11.松开张紧器螺母8。

12.从皮带上移开张紧器。轻轻地拧紧螺母。

13.拆卸：

• 从曲轴上拆下平衡轴皮带轮9
• 正时皮带

安装

1.确保正时标记6、10对齐。

2.从曲轴链轮开始，逆时针方向安装正时皮带。确保链轮之间的皮带张紧。

3.确保A处的6毫米螺栓拧松。

4.松开张紧器螺母8并拧紧到44Nm。

5.暂时安装曲轴皮带轮4。

6.逆时针方向慢慢地转动曲轴六圈以将皮带定位。

7.确保正时标记6、10对齐。

8.逆时针方向慢慢地转动曲轴直到凸轮轴链轮的三个齿转过正时标记6。

9.松开张紧器螺母8并拧紧到44Nm。

10.转动曲轴到1号气缸的上死点位置。确保正时标记6、10对齐。

11.拧紧A处的6毫米螺栓以锁定张紧器臂。

12.拆下塞子11。

13.插入平衡轴锁止销12。工具号07LAG-PT20100。转动后平衡轴链轮，直到锁止销位于轴孔中。

14.对齐前平衡轴正时标记13。

15.拆下曲轴皮带轮4。

16.安装：

• 在曲轴上安装平衡轴皮带链轮9
• 平衡轴皮带

17.松开张紧器螺母8。

18.拆下平衡轴锁止销12。

19.安装塞子11并拧紧到29Nm。

20.安装曲轴皮带轮4。

21.逆时针方向转动曲轴一圈。

22.将张紧器螺母8拧紧至44Nm。

23.拆下A处的6毫米螺栓。

24.按拆卸的相反顺序安装部件。

25.将曲轴皮带轮螺栓14拧紧至245Nm。
