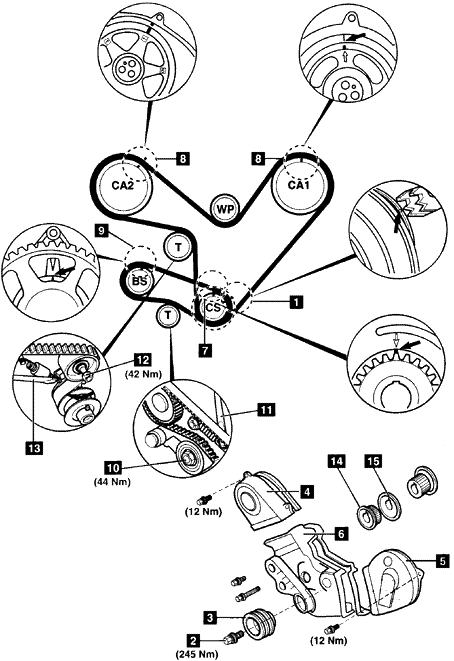

车 型:Legend 3.5 V6 年 款:1996-2001 发动机代码:C35A2 拆卸 1.顺时针方向转动曲轴到1号气缸的上死点位置。确保曲轴皮带轮上的白色正时标记1对齐。 2.拆下:
3.使用工具07JAB-0010200和07MAB-PY30100固定曲轴皮带轮。拆下曲轴皮带轮螺栓2。 4.拆下:
5.确保正时标记7、8、9正确定位。如果不正确:顺时针方向转动曲轴一圈。 6.松开平衡轴皮带张紧器螺栓(10)1/2圈。从皮带上移开张紧轮。用螺丝刀11轻轻地拧紧螺栓。 7.拆下平衡轴皮带。 8.松开正时皮带张紧轮螺栓(12)1/2圈。从皮带上移开张紧轮。用螺丝刀13轻轻地拧紧螺栓。 9.拆下正时皮带。 注意:如果皮带重新使用,用粉笔在皮带上标记转动方向。 安装 1.拆下:
2.确保正时标记7、8定位正确。 3.按照下列顺序安装正时皮带:
注意:确保链轮和皮带轮之间的皮带张紧。 注意:顺时针方向转动凸轮轴链轮CA2半个齿宽以便容易安装皮带。 4.确保正时标记7、8定位正确。 5.松开正时皮带张紧器螺栓(12)半圈。使张紧器工作。轻轻地拧紧螺栓。 6.暂时安装正时皮带下盖6和曲轴皮带轮3。 7.顺时针方向转动曲轴六圈以放好皮带。确保正时标记7、8正确定位。 8.顺时针方向转动曲轴直到凸轮轴链轮CA1转过10个齿。确保曲轴皮带轮上的蓝色正时标记定位正确,见1。 9.松开正时皮带张紧器螺栓(12)半圈。使张紧器工作。将螺栓拧紧至42Nm。 10.拆下:
11.顺时针方向转动曲轴直到正时标记7、8对齐。确保平衡轴正时标记9对齐。 12.安装:
13.安装平衡轴皮带。确保正时标记7、9正确定位。 14.松开平衡轴皮带张紧器螺栓(10)1/2圈。使张紧器工作。轻轻地拧紧螺栓。 15.暂时安装曲轴皮带轮3。 16.顺时针方向转动曲轴六圈以放好皮带。确保正时标记7、8、9正确定位。 17.顺时针转动曲轴一圈。确保正时标记7正确定位。 18.拧松平衡轴皮带张紧器螺栓(10)1/2圈。使张紧器工作。将螺栓拧紧至44牛顿米。 19.顺时针方向旋转曲轴。确保正时标记7、8、9对齐。 20.拆下曲轴皮带轮3。 21.按拆卸的相反顺序安装部件。 22.用机油涂抹曲轴皮带轮螺栓的螺纹和表面。用工具为07JAB-0010200和07MAB-PY30100固定曲轴皮带轮。将曲轴皮带轮螺栓2拧紧至245Nm。 |
|
|
