CR-V

车    型：CR-V

年    款：1997-2001

发动机代码：B20B1，B20B3

拆卸

注意：曲轴转动的正常方向是逆时针方向。

1.拆下：

• 发动机下部挡板
• 辅助驱动皮带
• 动力助力转向泵(不要断开软管)

2.支撑住发动机。

3.拆下：

• 左侧发动机支座
• 气缸盖罩

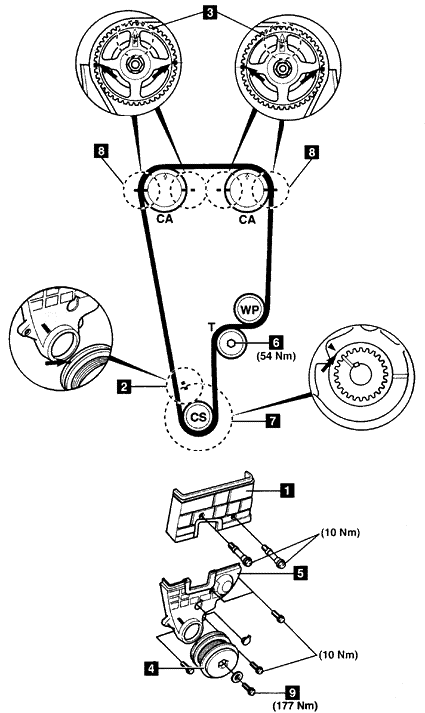

• 正时皮带中盖1

4.转动曲轴到1号气缸的上死点位置。确保正时标记2对齐。

5.确保凸轮轴链轮上的‘UP’标记在顶部,见3。

6.拆下：

• 曲轴皮带轮螺栓9
• 曲轴皮带轮4
• 正时皮带下盖5

7.松开张紧器螺栓6。从皮带上移开张紧器并拧紧螺栓。

8.拆下正时皮带。

安装

1.确保正时标记7、8正确定位。

2.确保凸轮轴链轮上的‘UP’标记在顶部，见3。

3.按照下列顺序安装正时皮带：

• 曲轴链轮
• 张紧轮
• 水泵链轮
• 排气凸轮轴链轮
• 进气凸轮轴链轮

4.松开并拧紧张紧器螺栓6。

5.逆时针方向转动曲轴六圈。确保曲轴链轮正时标记7对齐。

6.松开张紧器螺栓6。

7.逆时针方向转动曲轴，直到转过凸轮轴链轮的3个齿。

8.将张紧器螺栓6拧紧至54Nm。

9.逆时针方向转动曲轴两圈。确保正时标记7、8正确定位。

10.按拆卸的相反顺序安装部件。

11.将曲轴皮带轮螺栓9拧紧至177Nm。
