Trooper 3.2 /3.5 V6 |
|
ISUZU
车 型:Trooper 3.2 V6 24V;Trooper 3.5 V6 24V 年 款:1992-2001 发动机代号:6VD1(顶置单凸轮轴),6VE1(顶置双凸轮轴) 拆卸 1.拆下:

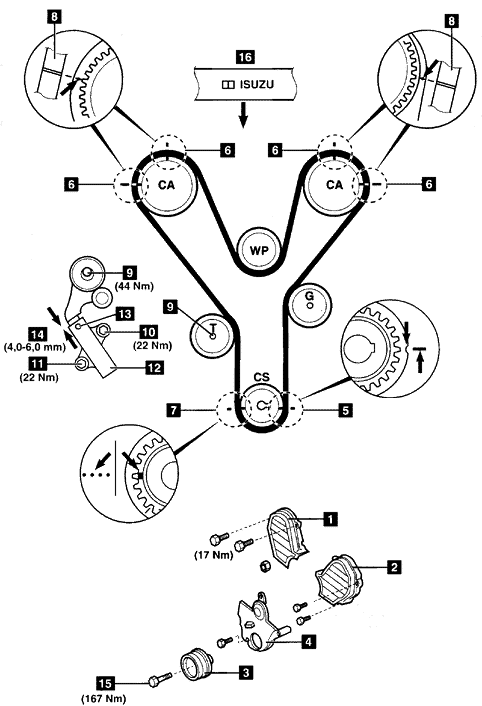

2.转动曲轴直到正时标记5和6对齐。确保皮带上的标记与链轮上的标记对齐(如图中7和8所示)。 注意:这些标记不是用来表明上止点的标记。 1998年以后车型:处于交替位置的凸轮轴链轮的正时标记。 3.拧松张紧器皮带轮螺栓9。顺时针转动张紧器皮带轮使它离开皮带。稍微拧紧螺栓。 4.拆下:
安装 1.确保正时标记5和6对齐。 2.用大约100Kg的力慢慢地把推杆压入张紧器壳体12,直到孔对齐。把1个直径为1.4mm的销子13插入张紧器壳体以固定推杆。 3.把自动张紧器装置安装到气缸体上。拧紧螺栓10和11到22Nm。 4.从曲轴链轮开始,按照逆时针的方向安装正时皮带。确保链轮间无张紧轮侧的皮带被拉紧。确保正时标记7和8对齐。 注意:从发动机的前部应该可以读到皮带上的字母‘ISUZU’(如图16所示)。 5.拧松张紧器皮带轮9。逆时针转动张紧器皮带轮使皮带张紧。拧紧螺栓到44Nm。 6.从张紧器体中拆下销子以释放推杆。 7.安装曲轴皮带轮3。 8.沿着转动方向慢慢地旋转曲轴2圈,直到正时标记5和6被对齐。 9.检查推杆的伸出长度是否为4.0-6.0mm(如图中14所示)。 10.如果不是:重复步骤2-8的操作。 11.按照与拆卸相反的顺序安装部件。 12.拧紧曲轴皮带轮螺栓15。拧紧力矩:167Nm。 |
|
|
