Turbo Daily 2.5 TD/2.8 TD

车      型：Daily 2.5 D；Turbo Daily 2.5 TD；Turbo Daily 2.8 TD

年      款：1996-2001

发动机代号：8140.23.37,8140.23.38,8140.43.37,8140.47R.2790,8140.67F.37

拆卸

1.拆下:

• 发动机下挡板
• 辅助驱动皮带

2.拧松曲轴皮带轮螺栓1。

3.拆下：

• 水泵皮带轮
• 进气软管
• 发动机上罩2
• 正时皮带上罩3
• 曲轴皮带轮螺栓1
• 曲轴皮带轮4

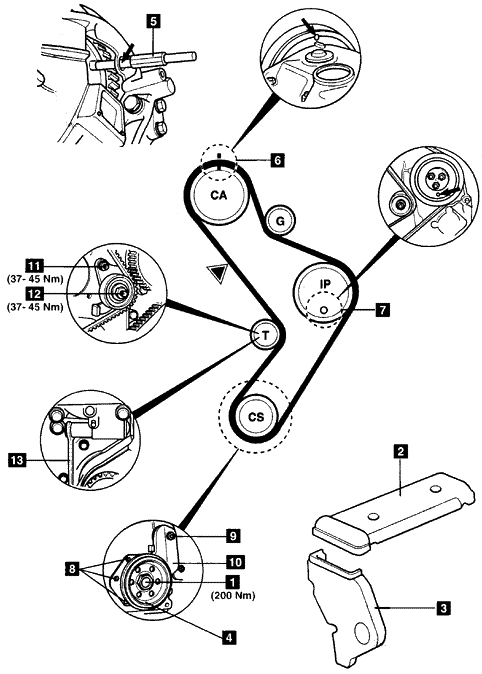

4.转动曲轴到1号气缸的上止点。把正时销5插入飞轮，工具号是99360608。

5.确保凸轮轴链轮正时标记与气缸盖罩上的标记对齐（如图中6所示）。

6.把锁止销7插入喷油泵链轮中，工具号是99360608。

7.拆下：

• 螺栓8
• 正时皮带下罩螺母9
• 正时皮带下罩10

8.拧松张紧器螺母11和12。

9.把张紧器皮带轮撬离皮带，把扳手13插入到张紧器柱塞上。

10.拆下正时皮带。

安装

1.确保正时标记6对齐。

2.确保飞轮正时销5位置正确。

3.确保喷油泵锁止销7位置正确。

4.确保扳手13安装到张紧器柱塞上。

5.从曲轴链轮开始，安装正时皮带，确保皮带无张紧轮侧被拉紧。

6.拆下：

• 扳手13
• 飞轮正时销5
• 喷油泵锁止销7

7.按照下面的步骤张紧皮带：

2000年以前的车型：

8.顺时针转动曲轴3圈，在曲轴上保持转动力以使皮带张紧。

9.确保正时销5能插入飞轮。

10.拧紧张紧器螺母12，拧紧力矩：37-45Nm。

11.拧紧张紧器螺母11，拧紧力矩：37-45Nm。

12.在皮带的▼处施加10Kg的载荷，皮带应该下垂7-8mm。

2000年后的车型：

13.顺时针转动曲轴2圈。

14.确保正时标记6对齐。

15.确保正时销5能插入飞轮。

16.确保喷油泵锁止销7能够容易地插入。

17.暂时重新安装曲轴皮带轮螺栓1。

18.在曲轴皮带轮螺栓上施加顺时针的28-30Nm的扭矩以使皮带张紧。

注意：确保凸轮轴正时标记6仍旧对齐。

19.拧紧张紧器螺母12，拧紧力矩：37-45Nm。

20.拧紧张紧器螺母11，拧紧力矩：37-45Nm。

21.在皮带的▼处连接张力计，张力计应该显示88-112Hz。

22.拆下曲轴皮带轮螺栓1。

所有车型：

23.按照与拆卸相反的顺序安装部件。

24.拧紧曲轴皮带轮螺栓1，拧紧力矩：200Nm。
