Freelander 1.8 手动张紧器

车      型：Freelander 1.8i

年      款：1997-2000

发动机代号：18F16-手动张紧器

拆卸

1.举升并支撑住汽车的前部。

2.拆下：

• 右前车轮
• 发动机下挡板
• 右侧挡泥板
• 起动机电机
• 辅助驱动皮带
• 正时皮带上罩1

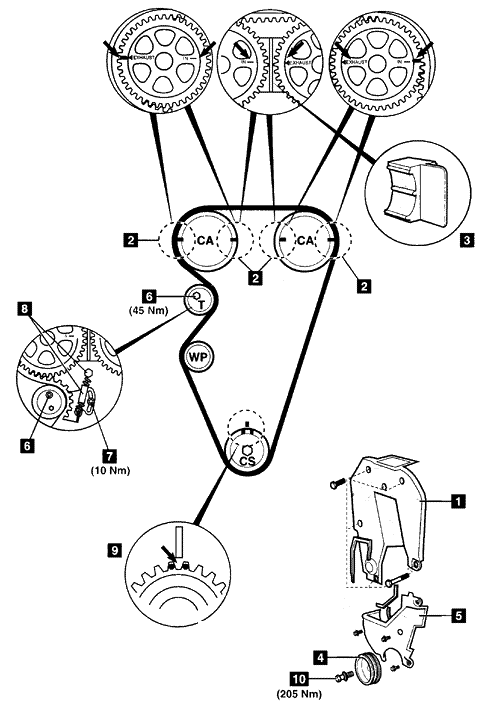

3.顺时针转动曲轴直到凸轮轴链轮正时标记与正时皮带后罩上的标记（上止点前90°）对齐（如图中2所示）。

4.使用工具3锁止凸轮轴链轮。工具号是LRT-12-134。

5.使用飞轮锁止工具锁止飞轮。工具号是LRT-12-145。

6.支撑住发动机。

7.拆下：

• 右侧发动机支座
• 曲轴皮带轮螺栓10
• 曲轴皮带轮4
• 正时皮带下罩5和密封

注意：如果要重新使用原来的皮带，标记张紧器的位置以作为重装时的参考。

8.把张紧器皮带轮内六角螺栓6拧松1/2圈。

9.把张紧器底板螺栓7拧松1/2圈。

10.移动张紧器使它离开皮带，稍微拧紧张紧器底板螺栓7。

11.拆下正时皮带。

警告：如果皮带已经使用了48，000英里以上，安装新的皮带。

安装

注意：如果要安装更换后的皮带，安装新张紧器弹簧8和柱形螺栓。不要在更换后的弹簧上安装衬套。

1.确保凸轮轴链轮上的正时标记与正时皮带后罩上的标记对齐（如图中2所示）。

2.确保锁止工具3在凸轮轴链轮中的位置正确。

3.确保曲轴链轮上的圆点与机油泵上的凸缘对齐（上止点前90°）（如图中9所示）。

4.从曲轴链轮开始，按照逆时针的方向安装正时皮带，确保皮带在链轮间被拉紧。

5.安装：

• 正时皮带下罩5和密封
• 曲轴皮带轮4

6.从凸轮轴链轮中拆下锁止工具3。

原来的正时皮带-按照下面的步骤进行：

7.拧松张紧器底板螺栓7。

8.转动张紧器直到它与以前所作的标记对齐。

9.拧紧张紧器底板螺栓7。拧紧力矩：10Nm。

10.拧紧张紧器皮带轮内六角螺栓6到45Nm。

11.按照与拆卸相反的顺序安装部件。

12.拧紧曲轴皮带轮螺栓10到205Nm。

更换后的正时皮带-按照下面的步骤进行：

7.拧松张紧器底板螺栓7。

8.用手指推张紧器使它靠着皮带。

9.拧紧张紧器底板螺栓7。拧紧力矩：10Nm。

10.顺时针转动曲轴2圈。

11.拧松张紧器底板螺栓7。

12.确保张紧器压向皮带。

13.拧紧张紧器皮带轮内六角螺栓6到45Nm。

14.拧紧张紧器底板螺栓7。拧紧力矩：10Nm。

15.按照与拆卸相反的顺序安装部件。

16.拧紧曲轴皮带轮螺栓10到205Nm。
