进口汽车>>正时皮带拆装及正时图>>陆虎 |
Discovery 2.0 16V |
|
LAND ROVER
车 型:Discovery MPi 2.0 16V 年 款:1993-1997 发动机代号:20T4 拆卸 1.拆下:

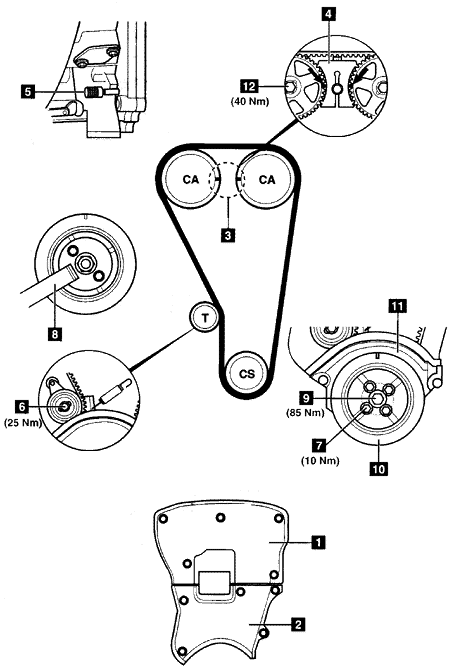

2.转动曲轴直到正时标记3对齐。 3.使用工具4锁止凸轮轴链轮。工具号是LRT-12-060。 4.使用正时销5锁止飞轮/驱动板。工具号是LRT-12-058。 注意:此时曲轴定位于上止点前90°。 5.拧松张紧器螺栓6,移动张紧器,使它离开皮带并稍微拧紧螺栓。 6.拆下曲轴皮带轮螺栓7。 7.使用工具8固定住曲轴皮带轮。工具号是LRT-12-059。拆下曲轴皮带轮中心螺栓9。 8.拆下:
警告:如果皮带已经使用了48,000英里以上,安装新的皮带。 安装 注意:下面的安装步骤需要1名助手的合作。 1.安装正时皮带,确保皮带在曲轴链轮和排气凸轮轴链轮间被拉紧。 2.安装:
3.使用工具8固定住曲轴皮带轮。工具号是LRT-12-059。拧紧曲轴皮带轮中心螺栓9。 4.拧松张紧器螺栓6,使张紧器工作。 5.从凸轮轴链轮上拆下锁止工具4。 6.使用工具8以阻止曲轴转动。工具号是LRT-12-059。 7.在进气凸轮轴螺栓12上施加大小为40Nm的逆时针方向扭矩,然后释放,使皮带张紧。 8.拧紧张紧器螺栓6,拧紧力矩:25Nm。 9.拆下固定工具8。 10.安装曲轴皮带轮螺栓7,拧紧力矩:10Nm。 11.拆下正时销5。 12.按照与拆卸相反的顺序安装部件。
|
|
|
