Freelander 2.0D Turbo |
|
|
|
LAND ROVER
车 型：Freelander 2.0D 涡轮增压发动机 年 款：1997-2000 发动机代号：20T 拆卸 正时皮带 1.举升并支撑住汽车的前部。 2.拆下：
3.支撑住发动机。 4.拆下：
5.把发动机置于发动机舱的左侧。 6.拆下：

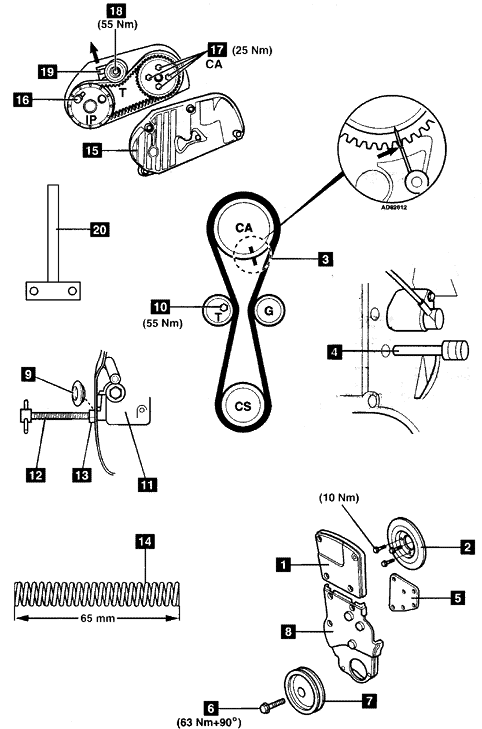

7.顺时针转动曲轴直到凸轮轴前部链轮正时标记3对齐。 8.通过发动机底板把正时销4插入飞轮。工具号是LRT-12-058。 9.拆下：
10.使用内六角扳手拧松张紧器螺栓10。 11.安装专用工具12直到它与柱塞11的端部接触。工具号是LRT-12-143。 12.拧紧螺母13以缩回柱塞。 13.稍微拧紧张紧器螺栓10。 14.如果要重新使用皮带，在皮带上标记转动方向。 15.拆下正时皮带。 16.拆下专用工具，工具号是LRT-12-143。 警告：如果皮带已经使用了48，000英里以上，安装新的皮带。 安装 正时皮带 1.检查张紧器弹簧是否变形。检查张紧器弹簧14的自由长度是否为65mm。 2.确保凸轮轴前部链轮的正时标记3对齐。 3.确保飞轮正时销4的位置是正确的。 4.安装正时皮带，确保皮带在链轮间被拉紧。注意皮带上转动标记的方向。 5.安装发动机固定板5，拧紧螺母和螺栓到30Nm + 120° 。 原来的正时皮带-按照下面的步骤进行： 6.释放张紧器柱塞。 7.拧紧张紧器螺栓10。 8.暂时安装曲轴皮带轮7和螺栓6。 9.拆下飞轮正时销4。 10.顺时针转动曲轴2圈直到飞轮正时销4能够被插入。 11.确保凸轮轴链轮正时标记3对齐。 12.拆下张紧器螺栓10，安装新的螺栓。拧紧力矩：55Nm。 13.按照与拆卸相反的顺序安装部件。 14.把检修孔塞9安装到正时皮带后罩上。 15.安装凸轮轴前部链轮减震器2，安装新螺栓，拧紧力矩：10Nm。 16.安装新的传动轴弹性卡环。 17.拧紧曲轴皮带轮螺栓6，拧紧力矩：63Nm + 90°。 更换后的正时皮带-按照下面的步骤进行： 6.拧松张紧器螺栓10。 7.安装专用工具12，工具号是LRT-12-143。 8.拧紧螺母13以充分压缩柱塞弹簧。 9.把心轴12顺时针转动14整圈。 10.拧紧张紧器螺栓10。 11.暂时安装曲轴皮带轮7和螺栓6。 12.拆下飞轮正时销4。 13.顺时针转动曲轴6圈直到飞轮正时销4能够被插入。 14.确保凸轮轴链轮正时标记3对齐。 15.拆下张紧器螺栓10，安装新螺栓，不要拧紧螺栓。 16.释放张紧器柱塞。 17.拆下专用工具12 18.拧紧张紧器螺栓到55Nm。 19.按照与拆卸相反的顺序安装部件。 20.把检修孔塞9安装到正时皮带后罩上。 21.安装凸轮轴前部链轮减震器2，安装新螺栓，拧紧力矩：10Nm。 22.安装新的传动轴弹性卡环。 23.拧紧曲轴皮带轮螺栓6，拧紧力矩：63Nm + 90°。 拆卸 喷油泵皮带 1.拆下：
2.顺时针转动曲轴，直到凸轮轴前部链轮正时标记3对齐。 3.通过发动机底板把正时销4插入飞轮。工具号是LRT-12-058。 4.把正时销16插入到喷油泵链轮和后罩中，工具号是LRT-12-141。 5.拆下凸轮轴前部链轮减震器2。 6.使用工具20固定住凸轮轴前部链轮。工具号是LRT-12-132。 7.拧松凸轮轴后部链轮螺栓17。 8.拧松张紧器螺栓18，移动张紧器，使它离开皮带并轻微地拧紧螺栓。 9.如果皮带要重新使用，用粉笔在皮带上标记转动方向。 10.拆下喷油泵皮带。 警告：如果皮带已经使用了24，000英里以上，安装新的皮带。 安装 喷油泵皮带 1.在槽形孔中充分地顺时针转动凸轮轴后部链轮。 2.把皮带安装到喷油泵链轮上。 3.慢慢地逆时针转动凸轮轴后部链轮，直到皮带上的齿与链轮啮合。 4.拧松张紧器螺栓18。 5.把带有刻度盘的扭矩扳手19安装到张紧器板的方形孔中。 6.张紧皮带到6Nm。 7.拧紧张紧器螺栓18。 8.使用工具20固定住凸轮轴前部链轮。工具号是LRT-12-132。 9.拧紧凸轮轴后部链轮螺栓17。 10.拆下：
11.顺时针转动曲轴2圈。 12.确保凸轮轴前部链轮正时标记3对齐。 13.把正时销4插入飞轮。工具号是LRT-12-058。 14.拧松凸轮轴后部链轮螺栓17。 15.把正时销16插入到喷油泵链轮和后罩中，工具号是LRT-12-141。 16.拧松张紧器螺栓18。 17.把带有刻度盘的扭矩扳手19安装到张紧器板的方形孔中。 18.张紧皮带到6Nm。 19.拧紧张紧器螺栓18到55Nm。 20.在凸轮轴上施加大小为25Nm的逆时针方向扭矩。 21.拧紧凸轮轴链轮螺栓17到25Nm。 22.拆下：
23.按照与拆卸相反的顺序安装部件。 |
|
|
|
|
|
|
